クイックソート® (コンベヤ式ソーター)

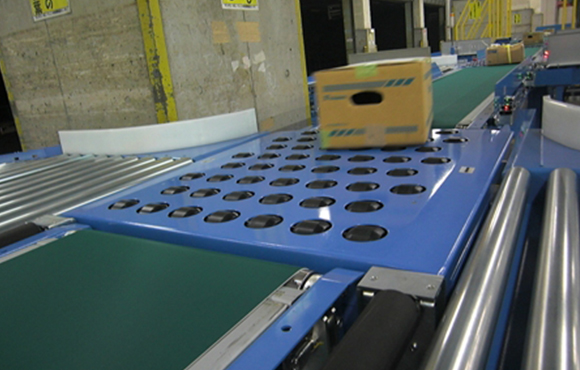

クイックソート
搬送物分類
  • アパレル品
  • 日用雑貨品
  • ケース品
  • 化粧品・医療品
  • 玩具・ゲーム
  • 雑貨
  • 郵便物
  • 書籍
製品分類
コンベヤ式ソーター

製品のお問い合わせ


M.LABO

導入事例

製品情報

クイックソートの特長

搬送物にやさしい仕分け
搬送物底面のローラ摩擦により仕分けるため、「押し出さない」「傾けない」、搬送物にやさしい仕分けを実現します。
クイックソートの特長1
高能力・高速仕分け
2列単位で段階的にローラの回転方向を転換します。
搬送物と搬送物が近接していても仕分けが可能です。
クイックソートの特長2
さまざまなサイズの搬送物に対応
ユニット上面にローラが短ピッチで均等配置されているため、さまざまなサイズの搬送物に対応が可能です。
クイックソートの特長3

クイックソート運用例

コンベヤライン上に配置することで、「分岐」「交差」「仕分け」等の方向転換を実現します。

クイックソート運用例-仕分け

ユニット本体の左右にシュートコンベヤを配置し、左右直進の3方向に高速仕分けが可能です。

クイックソート運用例-交差

並列したコンベヤ間で搬送物の進行ラインを変更できます。

クイックソート運用例-分岐

ユニット本体の左もしくは右に分岐コンベヤを配置するだけで、シンプルに分岐ラインを実現します。

シュートパターン(オプション)

クイックソート運用例オプション-袖カーブ型

袖カーブ型

搬送物を長手方向に排出するため、シュート周辺作業エリアを広く取れます。

クイックソート運用例オプション-直交型

直交型

シュート部のスペースを小さくできるためより多くのシュートが設置できます。

クイックソート運用例オプション-幅広型

幅広型

シュート間口が広いため、多種多様な搬送物に対応できます。

搬送物例

さまざまなサイズ・形状の搬送物を仕分けることができます。

段ボール コンテナ 紙束 本 封筒 袋 袋

シンプルかつ高いメンテナンス性

シンプルかつ高いメンテナンス性

ユニット販売について

  • お客様の現場に最適な活用方法を設計、設置いただけます。
  • 制御マニュアルも完備しておりますので、お客様ご自身で制御いただけます。
  • 2つの型式を用意いたしました。
  • 購入は1台から可能です。
クイックソート

基本仕様

表は右にスクロールできます。

クイックソート型式 0810B 0606B
ユニット外形寸法(mm) 1,030L×845W×500H 630L×675W×500H
高さ調整範囲(mm) ±30 ±30
ユニット質量(kg) 255 146
速度(m/min) 最大 : 100 最小 : 60(インバータによる速度合わせが必要)
搬送物サイズ(mm)
※L≥W≥Hを基本とします
最大: 900L×600W×600H(注1)
最大: 750L×500W×500H
最小: 200L×200W×10H
搬送物最小スキマ(mm) 400
仕分け能力(個/時間)(注2) 7,500(搬送物ピッチ800mm 速度100m/min時)
搬送物質量(kg) 0.5~30
電源仕様 動力電源: AC200V 3相 60Hz
操作電源: DC24V
エア源仕様 無給油 ドライエア 使用圧力0.4MPa
エア配管接続口径 φ12ワンタッチチューブ継手付(1か所/1台)
エア消費量
※1台あたり1回動作時の消費量
表1参照
  • 注1: 上流にセンタリング・分岐側への幅寄せコンベヤがある場合です
  • 注2: 搬送サイズや速度により変化します

エア消費量単位: NL/min

能力(個/時間)
3,000 4,000 5,000 6,000 7,000 7,500
型式 0606B 73 97 121 145 169 181
0810B 130 173 216 259 302 324
