全世界の鉄鋼設備に貢献するつばきのベストソリューション-製銑ヤードでのアプリケーション-

鉄鋼設備
製銑ヤード

鉄鉱石から鉄を取出す工程のことを製銑といいます。製銑工程は、焼結鉱、コークスを製造し、高炉から溶銑を取出す工程です。 つばきの製品はここでも多くの場面で活躍しています。

コークス工場

炉の中で石炭を蒸焼きにしてコークスを製造します。鉄鉱石を炭素で還元して鉄分を取出し、また鉱石や石灰石を溶かす熱源にもなります。

コークス工場イラスト

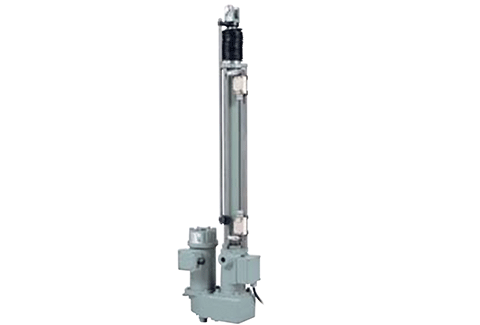

コークス乾式消火設備 (CDQ) で活躍するパワーシリンダ

パワーシリンダ製品写真

つばきの電動シリンダ「パワーシリンダ」はCDQに数多く採用され、世界中の製鉄所で省エネルギーに貢献しています。

また、油圧シリンダに比べてCO2排出量、電力使用量も大幅削減が可能であり、油圧ホースからの油漏れによる汚染や火災のリスク低減など、環境にやさしいアクチュエータです。

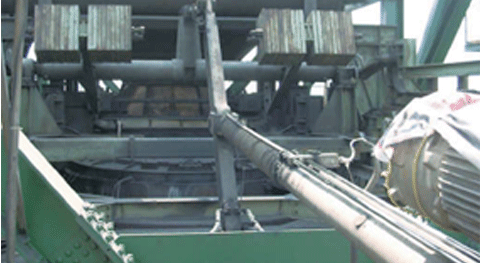

パワーシリンダ組み込み写真

パワーシリンダ VS 油空圧シリンダ CO2排出量比較

電動シリンダのCO2排出量比較グラフ

パワーシリンダ VS 油空圧シリンダ 電力使用量比較

電動シリンダの電力使用量比較グラフ

パワーシリンダについてさらに詳しく

パワーシリンダに関するお問い合わせはこちらから

焼結鉱工場

焼結工程では、輸入した鉄鉱石のうち大多数を占める粉状の鉄鉱石を焼固め、焼結鉱を製造します。

焼結鉱工場イラスト

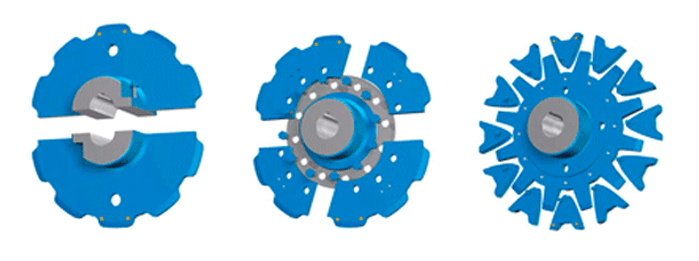

大形コンベヤスプロケット スマート取替シリーズ

粉塵環境下などの過酷な環境で使用されるスプロケットには、交換時期が一目で確認できる、チェッカーズアイ® (取替えお知らせマーク) 付きスプロケット スマート取替シリーズをおすすめします。一目で取替時期を確認できるので、点検時間と工数の大幅削減が可能です。

スマート取替シリーズ写真

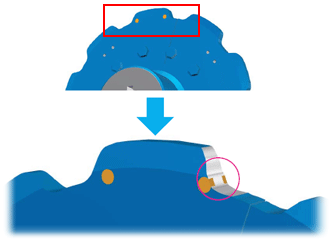

チェッカーズアイ® による点検

取替えお知らせマークに歯の摩耗が達すると使用限界

歯の磨耗が進み、マークに達すると使用限界です。

スクラップ搬送コンベヤ

繰り返し往復運動により、さまざまな対象物を搬送することができるユニークなコンベヤです。

振動コンベヤとは異なり、上下のバウンドと垂直方向の衝撃が無く、搬送物はトレーの上を滑るように移動します。搬送物によって高温物搬送・重量物搬送・摩耗対策・錆対策が可能です。

スクラップ搬送コンベヤイラスト

ワンタッチ窓®

つばきワンタッチ窓は、ばら物コンベヤで多数の実績を持つ椿本バルクシステムが、経験と現場での実際の声を基に作り上げた量産型の点検窓です。

コンベヤ・ホッパ・シュートなど各種設備の現場に欠かせない点検箇所・清掃箇所で使われています。

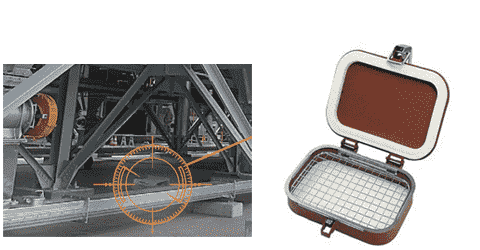

ワンタッチ窓製品写真

集塵機下搬送コンベヤ

集塵機からの払出しの搬送にお客様のニーズに合わせた最適なコンベヤを提案します。

払出し経路に合わせたレイアウトの検討から、コークスや焼結などさまざまな集塵ダストの特性に合わせた仕様の選定まで、実績豊富な椿本バルクシステムにお任せください。コンベヤへの定量供給機が不要な集塵機直付タイプも取扱っています。

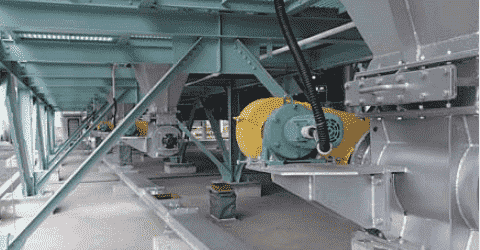

集塵機下搬送コンベヤ写真

大形コンベヤスプロケットに関するお問い合わせはこちらから

コンベヤ、ワンタッチ窓に関するお問い合わせはこちらから

高炉

鉄鉱石から鉄を作る設備です。炉の頂部から鉄鉱石とコークスを交互に装入し、炉の下部より熱風を吹き込みます。コークスの燃焼により発生したCO2ガスで鉄鉱石が還元され鉄になります。炉内の温度は2000°Cにも達し、炉の下より溶けた鉄 (溶銑) として取出されます。

高炉イラスト

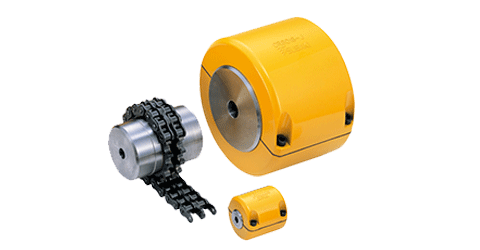

ローラチェーンカップリング

カップリング用に強固に製作した2列ローラチェーンを、2個のスプロケットに巻付けたフレキシブルカップリングです。

あらゆる一般的な伝動にご使用いただけます。さらに耐熱、耐寒、垂直仕様などもご用意していますので、過酷な環境下でも対応可能です。

ローラチェーンカップリング写真

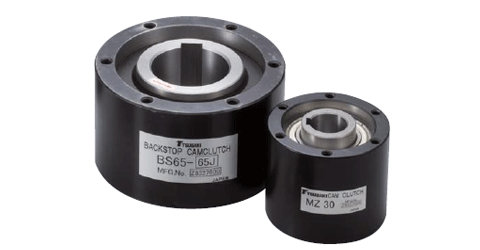

バックストップカムクラッチ

ベルトコンベヤをはじめとする傾斜コンベヤには逆転防止の目的でつばきのバックストップが採用されています。

また、最高空転回転速度および許容トルクを大幅にアップさせたハイスピードタイプもラインアップしています。

バックストップカムクラッチ写真

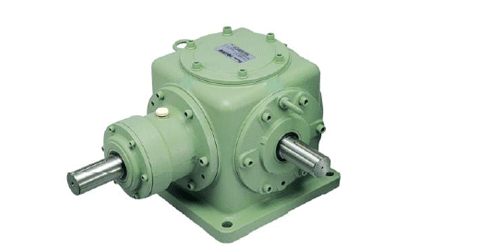

マイタギヤボックス

高炉の振分け装置には、高性能・高効率の汎用形・直交軸タイプのマイタギヤボックスが使用されています。

高温環境下では、シールの変更や強制給油仕様など、あらゆる状況に最適な仕様を提案します。

マイタギヤボックス写真
