NWフィルター
歯車研削盤、マシニングセンター、各種研削機などから、排出されたダーティークーラントを強制吸引方式によって効率よくろ過、ペーパーフィルターは自動的に更新され消費の無駄がなく経済的です。
動画コンテンツ
NWフィルターの紹介動画です。
カタログダウンロード
| NWフィルター |
|
|---|
1. 用途
金属の切削、研削及びグラファイト加工などのクーラントろ過や、その他の金属加工時に使用した懸濁液のろ過に最適です。
・ 歯車研削盤
・ マシニングセンター（グラファイト加工機含む）
・ マシニング＆グライディング複合機
・ ガンドリルマシーン（BTA加工機含む）
・ 各種研削機（特に重研削機）
2. 特長
・強制吸引方式により、効率の良いろ過ができ、ろ紙が無駄なく使用できます。
・目詰まりが進行し、吸引圧が下がると、ろ紙は自動的に更新されるので、工場の無人化に対応できます。
・マグネット方式ではありませんので、磁性体、非磁性体の区別なく処理できます。
・水溶性・油性を問わず研削やその他金属加工時のクーラントのろ過に適しています。
3. 仕様と寸法

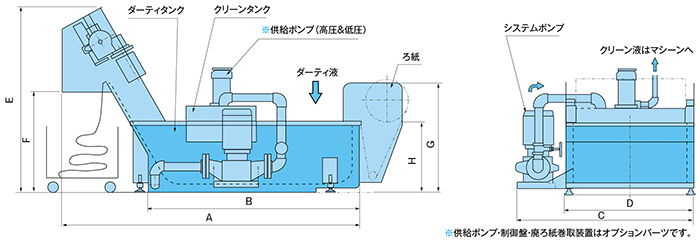

■参考概略寸法図
*単位：mm
| 形式 | A | B | C | D | E | F | G | H |
タンク 容量(L) |
ろ紙幅 | 処理水(L/min) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 水溶性 | 油性 (10mm/s) |
|||||||||||
| ECJ-35 | 1,125 | 1,125 | 1,250 | 875 | 1,290 | 700 | 750 | 450 | 250 | 750 | 150 | 75 |
| ECJ-70 | 2,055 | 1,560 | 1,250 | 875 | 1,290 | 700 | 800 | 500 | 350 | 750 | 300 | 150 |
| ECJ-140 | 2,985 | 2,430 | 1,330 | 875 | 1,390 | 800 | 900 | 600 | 700 | 750 | 600 | 300 |
