短チップ専用ドラムセパレータ機能付スクレーパーコンベヤ。
プレミアムバージョンのαとスタンダードバージョンのβの2種類があり用途にあわせてお選び頂けます。
- クーラントセパレータ
CS1-HD
データ閲覧/ダウンロード
| CS1-HD series |
|
|---|
1. 特長
新開発のTシェイプクリートを使用し、コンベヤ下水平部のロープロファイル化によりアルミなどの水面（クーラント）に浮遊しやすい切粉によるフィルター目詰まり問題を解消します。
また、傾斜部のボトムパンは開閉式でフィルター交換などが一層しやすくなりました。
- CS1-HD-α（プレミアムバージョン）
- 業界最大級の大口径ドラムフィルター搭載による高精度のろ過性能
- CS1-HD-β（スタンダードバージョン）
- ConSep2000Ⅱと同一ドラムの搭載による高水準のろ過性能
■比較表
| CS1-HD-α （プレミアムバージョン） |
CS1-HD-β （スタンダードバージョン） |
|
|---|---|---|
| ドラム外径（mm） | φ400 | φ300 |
| 公称ろ過精度（µm） | 30（標準フィルター使用時） | 50 |
| 処理流量（水溶性クーラント） L/min |
400 | 450 |
- 上記処理量はドラムフィルター幅500mmでの参考数値です。
2. 構造概要

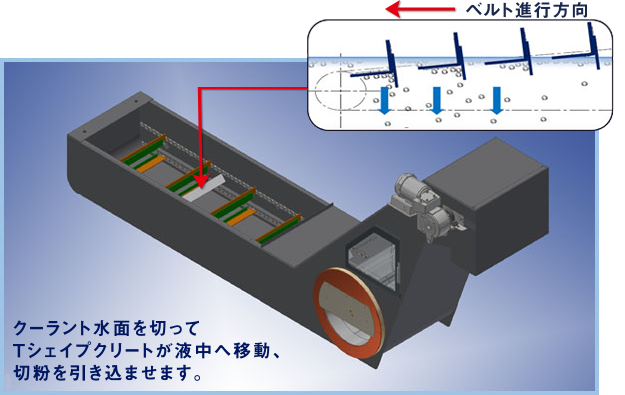

新開発：Ｔシェイプクリート
Tシェイプクリートにより浮遊切粉を強制的に沈みこませます。
※特許出願中
3. 技術データ
標準基本仕様
| 切粉（搬送物） | 材質：切削金属切粉 |
|---|---|
| 性状：100mm以下の塊状でない切粉 | |
| クーラント | 水溶性・油性（都度打合せ） |
| 処理流量 | MAX 700L/min（水溶性） ※処理量は仕様による |
| フィルター | 逆洗浄機能付ドラムフィルター |
| 公称ろ過精度：30µm（プレミアムバージョン）、50µm（スタンダードバージョン） | |
| 安全装置 | 椿本チエイン製ギヤモータ（ショックリレー : 過負荷検知機能付） |
| 安全規格対応 | 別途打合せ ISO-EN16090対応可能 |
| サービス | メイフラングローバルサポート 北米・欧州・アジア |
対象加工機
複合加工機・NC旋盤、 マシニングセンター、 各種専用機
技術データ（参考）
■プレミアムバージョンα
| 呼称幅(mm) | クーラント処理量(L/min) | 各部寸法(mm) | |
|---|---|---|---|
| 水溶性 | 油性 | W | |
| 350 | 350 | 175 | 414 |
| 550 | 275 | ||
| 500 | 400 | 200 | 564 |
| 600 | 300 | ||
| 650 | 400 | 200 | 714 |
| 650 | 325 | ||
| 800 | 450 | 225 | 864 |
| 700 | 350 | ||
■スタンダードバージョンβ
| 呼称幅(mm) | クーラント処理量(L/min) | 各部寸法(mm) | |
|---|---|---|---|
| 水溶性 | 油性 | W | |
| 350 | 400 | 200 | 414 |
| 500 | 450 | 225 | 564 |
| 650 | 450 | 225 | 714 |
| 800 | 500 | 250 | 864 |
- プレミアムバージョンの処理流量は上段が標準フィルター仕様の場合、下段がオプションフィルター仕様の場合です。
- 油性クーラントの粘度は10mm/S(40℃)の場合です。
- クーラントタンク及び二次フィルターやオイルスキマーなどのオプション類については別途ご相談ください。
