製品情報 搬送システム

  • ヒンジタイプ

HC607

ヒンジスチールベルトコンベヤ
<HC607>

中大形工作機械から排出される切粉、及びスクラップ、大容量、中長距離用に・・・
HC607

1.特長 & 用途

旋盤屑のように、からみつきやすい性質の輸送物、鋭いエッジ及び加工油の付着しているプレス屑のように、ともすれば噛み込みやすくベルト面に付着しやすい難輸送物も、ラクラクと処理します。万一、コンベヤに過負荷がかかると、自動的に信号を発し、直ちにモーターを停止する電気的安全装置も備えています。
・旋盤なら:ロール旋盤から出る大形チップや各サブコンベヤから排出されるチップを受ける集合コンベヤに。
・プレスなら:板厚1~6mm程度のプレス屑に。
・製品なら:コンベヤ長さ1mに、50kg以下の載荷重に。(載荷方法はご相談下さい)
・ゴミなら:都市ゴミ、建材の破材、ボード破材、等に。
・その他 :ダイキャスト屑、プラスチック屑、鋳物製品のバリ、ベーリングスクラップ、故紙等。

2.技術データ

許容ベルト張力 kN (kgf) 44.1 (4.500)
ピッチ(mm) 152.4
ベルト幅W(mm)
( )内数値はインチ
152(6)、305(12)、457(18)、610(24)、
762(1067)、915(36)、1067(42)、1219(48)、
1372(54)、1524(60)
ベルト板厚(mm) 4.5
サイドウイング高さ(mm) 101.6
標準クリート高さ(mm) 100
標準傾斜角度α 15°30°45°60°(相談応)
標準コンベヤ速度(m/min) 1~12
標準スカート高さ 100~500(任意)
※注意:表記以上の幅広ベルトにつきましては別途相談に応じます。

3.工場設置例

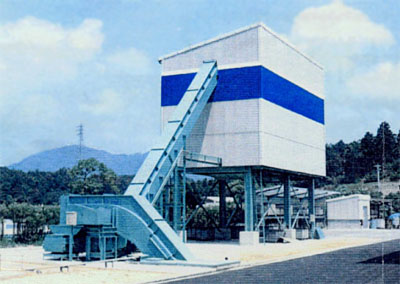

工場設置例

4.ホッパー例

ホッパー例
