製品情報 搬送システム

  • プッシュバータイプ

パワートラフ®II

プッシュバーコンベヤ
(パワートラフ®II)
パワートラフII

1.特長 & 用途

1.長距離搬送に経済的です。
1台の長さが25~30mを超えると、同容量の他のコンベヤに比べ設備費が安くなります。最大長さは約100mです。

2.長いカール状、又は短いチップも運びます。
特に剛いカールチップでない限り、長いものも、短いものも、またその混合物も運びます。 また、多量のクーラントも同時に還流することができます。

3.保守作業が容易です。
プッシャーロッドの取り外しが自由なので、保守作業や準備作業のときには、トラフの底まで容易に手を入れることができます。また、プッシャーロッドの分解も短時間でできます。

2.技術データ

仕 様 PT-200 PT-300 PT-450 PT-600 PT-750 PT-900
トラフ断面 H(mm)×W(mm) 200×200 300×300 450×450 600×600 750×750 900×900
スチール、カール搬送能力
(kg/h)
- - 1000 2000 3500 4500
鋳鉄搬送能力(但しWet)
(kg/h)
200 1500 4000 6500 10000 14000
※水溶性クーラント (L/min) 200 1500 3500 6000 9500 11000
搬送距離 (m) 35 30~100(MAX)
ストローク周期 <1ストローク/min
標準ストローク (mm) 600 1500
駆動源 油圧シリンダー
クーラントの回収
パワートラフ®のトラフは、クーラントの還流路としての役割を果たしてくれます。
トラフ は、全長にわたって完全に溶接されていて、漏れることがありません。また、運搬方向先端底部に スクリーンを取りつけることにより、チップとクーラントを分離することができます。この場合 クーラントの流れをスムーズにするため、コンベヤ全体を運搬方向に1%程度傾斜させて設置します。

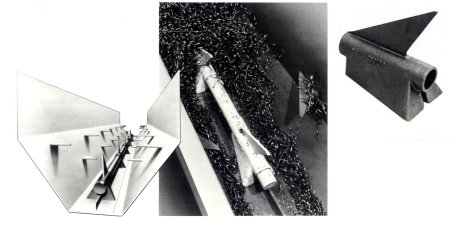

3.概観

概観

4.排出部

排出部
