ヒンジスチールベルトコンベヤ
＜MT10＞
- ヒンジタイプ
MT10
1．特長 ＆ 用途
工作機械（NC旋盤、マシニングセンター等）の小型化傾向に対応。小型化要求と経済性を追求し商品化したコンパクトサイズのチップコンベヤです。狭い場所や小型工作機械のチップ処理に最適です。・旋盤なら：小型NC旋盤や自動盤の切屑のように、長くカールはしていても薄肉の柔らかい切屑に、もちろんワークの材質は問いません。
2．技術データ
| 許容ベルト張力 kN (kgf) | 1.76 (180) |
| ピッチ (mm) | 31.75 |
| ベルト幅 W (mm) | 100、150、200、250、300 350、400、450、500 |
| ベルト板厚 (mm) | 2 |
| サイドウイング高さ (mm) | 20 |
| 標準クリート高さ (mm) | 19 |
| 標準傾斜角度 α | 15゜、30゜、45゜、60゜ |
| 標準コンベヤ速度 (m/min) | 0.9/1.1 |
| 標準スカート高さ (mm) | 40 |

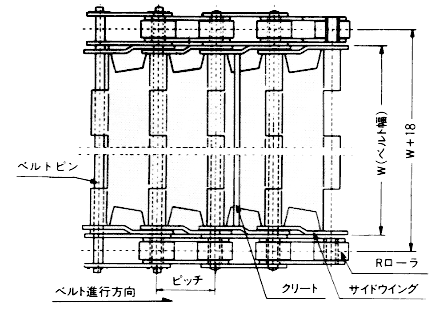

3．ベルト形状

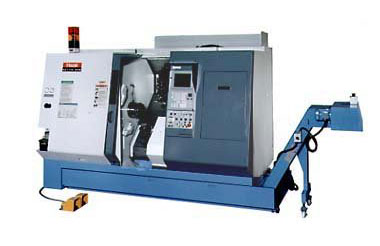

4．工作機械装着例
