ヒンジスチールベルトコンベヤ(切粉専用)
＜CT20＞
- ヒンジタイプ
CT20
1．特長 ＆ 用途
ベストセラー機のチップトートをベースに当社の長年の経験を生かしコストパフォーマンスを追求した切粉搬送の決定版です。小型機種MT10と中型機種CT1の中間機種に当たるCT20の登場によりバリエーションが豊富になりました。
小型・中型工作機械の切粉搬送に最適です。
2．技術データ
| 許容ベルト張力 kN (kgf) | 4.9 (500) |
| ピッチ (mm) | 50.8 |
| ベルト幅 W (mm) | 150、200、250、300、350、400、450、 500、600、700、800、900、1000 |
| ベルト板厚 (mm) | 2.5 |
| サイドウイング高さ (mm) | 28 |
| 標準クリート高さ (mm) | 25 |
| 標準傾斜角度 α | 30゜、45゜、60゜ |
| 標準コンベヤ速度 (m/min) | 1.1/1.3～2.2/2.6 (50/60Hz) |
| 標準スカート高さ (mm) | 65 |
3．ベルト形状

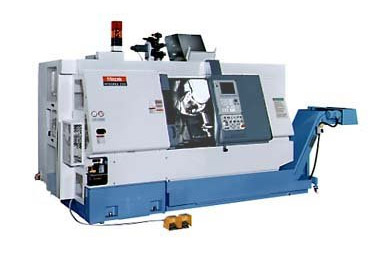

4．工作機械装着例
