ヒンジスチールベルトコンベヤ
＜CT1＞
- ヒンジタイプ
CT1
1．特長 ＆ 用途
NC旋盤をはじめ、多くの工作機械に組み込まれ、的確に切粉屑を処理します。剛性、耐磨性に優れ、切屑の噛み込みやつまりを起こさず、長寿命をお約束します。・旋盤なら：切屑厚みが1mm以下で圧縮に大きな力を要しないもの。
・中距離搬送には：搬送距離が長く、チップトート®では不可能な場合には、HC500をお役立て下さい。
・クーラントは：水溶性で50L/min、油性で30L/min以下の条件ならチップと一緒にコンベヤ内に流し込めます。
2．技術データ
| 許容ベルト張力 kN (kgf) | 11.8 (1.200) |
| ピッチ (mm) | 63.5 |
| ベルト幅 W (mm) ( )内数字はインチ |
152(6)、 229(9)、 305(12)、 381(15)、 457(18)、 533(21)、 601(24)、 762(30)、 915(36)、 1067(42)、 1219(48) |
| ベルト板厚 (mm) | 3.2 |
| サイドウイング高さ (mm) | 38 |
| 標準クリート高さ (mm) | 35 |
| 標準傾斜角度 α | 15゜、30゜、45゜、60゜ |
| 標準コンベヤ速度 (m/min) | 1.1/1.3～2.7/3.3 (50/60Hz) |
| 標準スカート高さ(mm) | 85 |

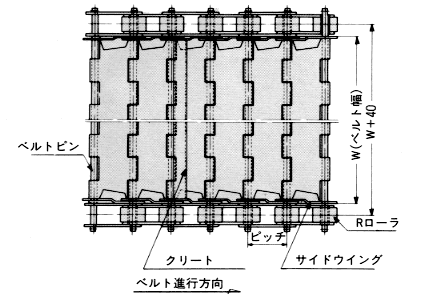

3．ベルト形状

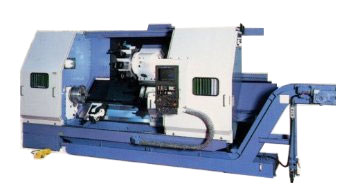

4．工作機械装着例
