コストは抑えたいが、タンク内の切粉掃除は減らしたいというお客様へ。
スタンダードヒンジベルトコンベヤのMT10に新技術のインナーハンドリングシステムG2とクーラントセパレータを搭載したコンベヤです。
- クーラントセパレータ
CLEANSWEEP®-G2
動画コンテンツ
データ閲覧/ダウンロード
| セパレータ機能付 ヒンジベルトコンベヤ CLEANSWEEPG2 |
|
|---|
1. 特長 & 用途
- ヒンジ式コンベヤをベースとしたコンパクト設計
- セパレータ（スクリーンボックス）によるタンク掃除の低減
- セパレータ（スクリーンボックス）の自動清掃機能
- 新開発機構（インナーハンドリングシステムG2）によるコンベヤ内切粉詰まり防止機構
- ボリュームゾーンの量産機に向けた価格設定
- メイフラングローバルスタンダード設計（日・米・欧）
- 安全規格対応設計（ISO-EN16090準拠）
2. 構造概要

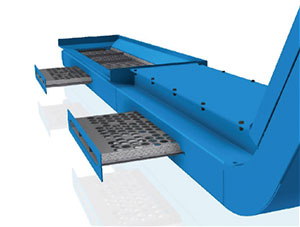

ダブルレイヤースクリーンボックスによる自動清掃機能
- ダブルレイヤースクリーンボックス
- 自動清掃構造・メンテナンス時脱着可能。
タンク内の切粉掃除の負担を低減させます。
新インナーハンドリングシステム【国際特許出願中】
新開発の防止機構により従動部の切粉詰まりを解決します。

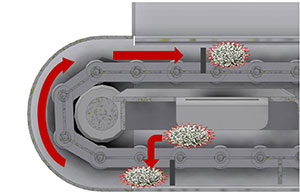

- 従動部の切粉フロー
- ヒンジベルト間の切粉をボトム側へ排出し、従動部で反転させ搬送します。

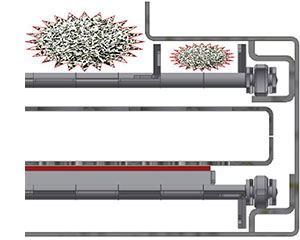

- 2系統切粉搬送方式
- ボトムから持ち上げた切粉と、通常の切粉搬送の2系統搬送方式。
3. 技術データ
標準基本仕様
| 切粉（搬送物） | 材質：切削金属切粉 |
|---|---|
| 性状：長短切粉(鋳物・粉体切粉を除く) | |
| クーラント | 水溶性・油性(都度打合せ) |
| 処理流量 | MAX 400L/min(水溶性) ※処理量は仕様による |
| フィルター | ダブルレイヤースクリーンボックス式 自動清掃構造・メンテナンス時脱着可能 |
| 公称ろ過精度：150µm | |
| 付加機能 | 従動部切粉詰まり防止構造 新インナーハンドリングシステム採用 ※特許出願中 |
| 椿本チエイン製ギヤモータ(ショックリレー：過負荷検知機能付) | |
| 安全規格対応 | ISO-EN16090対応 |
| サービス | メイフラングローバルサポート 北米・欧州・アジア |
技術データ（参考）
| 呼称幅(mm) | クーラント処理量(L/min)※ | 各部寸法(mm) | ||
|---|---|---|---|---|
| 水溶性 | 油性 | W | h | |
| 250 | 250 | 125 | 313 | 2,500※ |
| 350 | 300 | 150 | 413 | |
| 500 | 400 | 200 | 563 | |
- クーラント処理量は、h寸法(下水平)が2,500mmの時のクーラント処理量です。クーラント処理量は、h寸法により変化します。
- クーラントタンクについては都度ご相談ください。
- 油性クーラントの粘度は10㎟/s(40℃)の場合を示します。(油性クーラントの場合は都度ご相談ください)
- 呼称幅(mm)：250、300、350、400、450、500
- 標準傾斜角度α：60° 特殊角度の場合は都度ご相談ください。
- V、hの寸法は都度ご相談ください。
