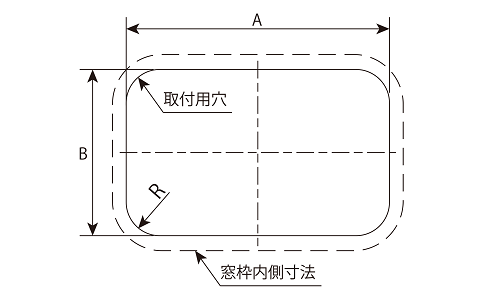

ワンタッチ窓®のシリーズとタイプ つばき ワンタッチ窓

ワンタッチ窓は、基本形・ハイネック形の2形式それぞれに標準・透明窓付・耐圧・フランジ付・網付など各種タイプを取りそろえています。各タイプには耐蝕性によって3シリーズがあり、パッキンも各種あります。現場の雰囲気・使用状況によりお使い分けください。

ワンタッチ窓のシリーズ

ワンタッチ窓の基本形・ハイネック形の2形式には、それぞれに標準・透明窓付・耐圧・フランジ付・網付などの各種タイプを取りそろえています。

標準 (P) シリーズ

普通鋼板をプレス成型したワンタッチ窓です。

Pシリーズ製品写真

材質 本体 普通鋼板 カバー:t2.3 窓枠:t3.2
レバー 普通鋼板
塗装 本体 焼付塗装赤錆色1回塗り
レバー ユニクロムメッキ

ただし、耐熱タイプは塗装無し。

耐蝕 (Q) シリーズ

ステンレス鋼板をプレス成型したワンタッチ窓です。レバーのみPシリーズと同じ普通鋼板を使用しています。

Qシリーズ製品写真

材質 本体 SUS304 カバー:t2(4形のみ: t3) 窓枠:t3
レバー 普通鋼板
塗装 本体 無塗装(酸洗い)
レバー ユニクロムメッキ

内面バフ仕様は特型製作可能です。

オール耐蝕 (R) シリーズ

レバーを含み全てに、ステンレス鋼板を使用しています。

Rシリーズ製品写真

材質 本体 SUS304 カバー:t2(t3) 窓枠:t3
レバー SUS304
塗装 本体 無塗装(酸洗い)
レバー 無塗装(酸洗い)

内面バフ仕様は特型製作可能です。

ワンタッチ窓のタイプ

各タイプには耐蝕性によりPシリーズ (標準シリーズ) Qシリーズ (耐蝕シリーズ) ・Rシリーズ (オール耐蝕シリーズ) の3シリーズがあり、さらにパッキンは発泡ポリエチレン (白色) ・ネオプレンゴム (グレー) ・耐熱 (200°C・400°C) の各種があります。

ワンタッチ窓用パッキン

パッキンの種類(標準品の他に特型対応のパッキンもあります。)

タイプ 材質 耐熱温度 耐寒温度 接着剤 備考
標準 発泡ポリエチレン 発泡ポリエチレン 白色 80℃迄 -10℃~-20℃ 両面テープ付 食品衛生法適合
N仕様 ネオプレンゴム ネオプレンゴム グレー 100℃迄 0℃ 両面テープ付 開放時の復元力が優れています。
耐熱 ノンアスベスト シリコンゴム シリコンゴム 乳白色 200℃迄 -70℃ 信越化学製
シリコン接着剤 注2)
KE-45RTV
接着して納入します。
食品衛生法適合
セラミック セラミック 白色 400℃迄 -10℃~-20℃ スリーボンド 注2)
No. 1109J
接着して納入します。
「RCF(リフラクトリーセラミックファイバー)規制」
対応パッキンです。
耐圧 専用パッキン ネオプレンゴム ネオプレンゴム 黒色 100℃迄 0℃ コニシ速乾ボンド
Gクリア
(20g: 各1個付)
一体成型品
特型 EPDM(旧EPT):
エチレン・プロピレンゴム
エチレン・プロピレンゴム 白色 120℃ -40℃ チップトップ
ジャパン 注2)
SC4000(0.7Kg)
接着して納入します。
食品衛生法適合
パッキンズレ防止枠が必要
白色ネオプレンゴム 白色ネオプレンゴム 白色 70℃ 0℃ 両面テープ付 パッキンズレ防止枠が必要
フッ素ゴム(バイトン) フッ素ゴム(バイトン) 黒色 200℃ -15℃ 両面テープ付 パッキンズレ防止枠が必要

注1)ネオプレンゴム(3形・4形用)、耐熱(200℃・400℃)用パッキンには、パッキンズレ防止枠をカバーに設けています。
鋼板とパッキンの熱膨張率の違いで接着材が剥離する場合が有りますが、免責願います。

注2)耐熱パッキン・EPDMパッキンの接着剤は不含です。

注3)両面テープがはがれてしまったら合成ゴム系接着剤*で貼ってください。
*合成ゴム系接着剤: 市販ではスリーボンド1521、コニシG17、セメダイン速乾Gクリアー等があります。

パッキンずれ防止枠拡大写真

※写真は、ネオプレンゴムを使用した時のものです。
耐熱 (200°C・400°C用)、ネオプレンゴム (3形・4形) 用パッキンズレ防止枠

ワンタッチ窓 網付タイプ --- ローラキャッチ式 (G)

PL対策を考慮した網付タイプです。機械本体内に拳が入らない網目の大きさとしております。基本的な仕様は各シリーズの仕様と同じです。

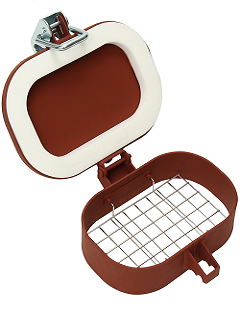

網付タイプ(1形)製品写真

網付タイプ (1形)

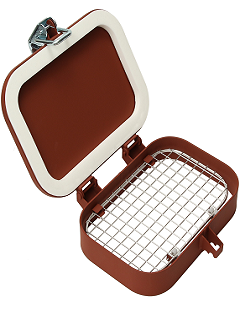

網付タイプ(2形)製品写真

網付タイプ (2形)

形番 1形用 2~4形用
中網 材質 SUS304
外周枠 - φ5
網材 φ2Xピッチ20 φ2Xピッチ20 注)
支持方法 材質 SUS304
受け側 金網受け 金網ブラケット
押込み側 金網受け ローラキャッチ
ローラキャッチ 材質
本体 SUS430 t0.7
ローラ ナイロン樹脂 (耐熱温度: 60°C)
  • 1形にはローラキャッチはつけられません。
  • 中網・ローラキャッチ、および支持部品一式の販売もあります。
  • 注) 2017年10月より「ピッチ30」から「ピッチ20」に変更しました。

ローラキャッチ式部分写真

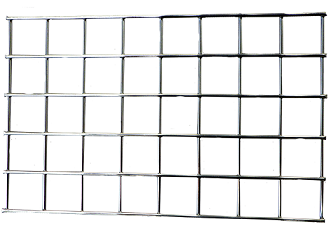

中網 (1形用)

ローラキャッチ式部分写真

受け側・押込み側: 金網受け(1形用)

ローラキャッチ式部分写真

押込側: ローラキャッチ (2~4形用)

ローラキャッチ式部分写真

受け側: 金網ブラケット (2~4形用)

ワンタッチ窓 網付タイプ --- ボルト式 (GK)

工具が無いと網がはずせないタイプです。(安全対策)

耐熱用にも使用できます。耐熱用パッキン(200°C・400°C)をご使用ください。基本的な仕様は各シリーズの仕様と同じです。

網付タイプ(2形)製品写真

網付タイプ (2形)

形番 1形用 2~4形用
中網 材質 SUS304
外周枠 - φ5
網材 φ2Xピッチ20 φ2Xピッチ20 注)
金網止金具 材質 SUS304
金網固定台
金網ブラケット - SUS304
ボルト - 六角穴付ボルト
工具 - 六角棒スパナ(付属品)
  • 中網、および支持部品一式の販売もあります。
  • 注) 2017年10月より「ピッチ30」から「ピッチ20」に変更しました。

金網止金具脱落防止機構付製品写真

金網止金具脱落防止機構付

ボルト脱落防止機構付製品写真

ボルト脱落防止機構付

ワンタッチ窓 透明窓付タイプ (T)

カバーに透明窓を取り付けた屋内常温仕様(max. 80°C)タイプです。カバーを開閉することなく、機器の内部を点検できます。基本的な仕様は各シリーズの仕様と同じです。

ワンタッチ窓 透明窓付タイプ写真

材質 透明窓枠 ビニールハイカー
透明窓 アクリル

透明窓は部品 (取付ボンド付) 送りとなりますので、お客様でカバーに組込みをお願いします。透明窓(窓枠付)単品でも販売しています。

※水漏れの可能性があるため、屋内仕様です。

ワンタッチ窓 フランジ付タイプ (F)

ワンタッチ窓残留防止タイプ写真

引火や爆発の危険性のある環境で、現場では溶接できない場所にも取付け可能なボルト止め式です。下地塗装の補修、溶接部の仕上げが不要です。

ワンタッチ窓 残留防止タイプ --- ボックス式 (B)

窓枠内部への残留量を制限した残留防止タイプです。基本的な仕様は各タイプの仕様と同じで、残留防止ボックスを追加したものです。
植物系ユーザー向けのコンタミ対策用として最適です。

ワンタッチ窓残留防止タイプ写真

残留防止ボックス

シリーズ Pシリーズ Q・Rシリーズ
材質 普通鋼板 SUS304
板厚 t2.3 t2.0

酸液の抜き穴写真

Q・Rシリーズは、溶接焼け除去に酸洗い処理を行っており、酸液を抜く為にボックスに穴が4箇所空いております。

ワンタッチ窓 残留防止タイプ --- 中蓋式 (Z) [特許登録]

従来の残留防止型では残留防止ボックスと窓枠の隙間に輸送物が残留し、窓カバーの開閉時に残留物が窓の外にこぼれることがありました。

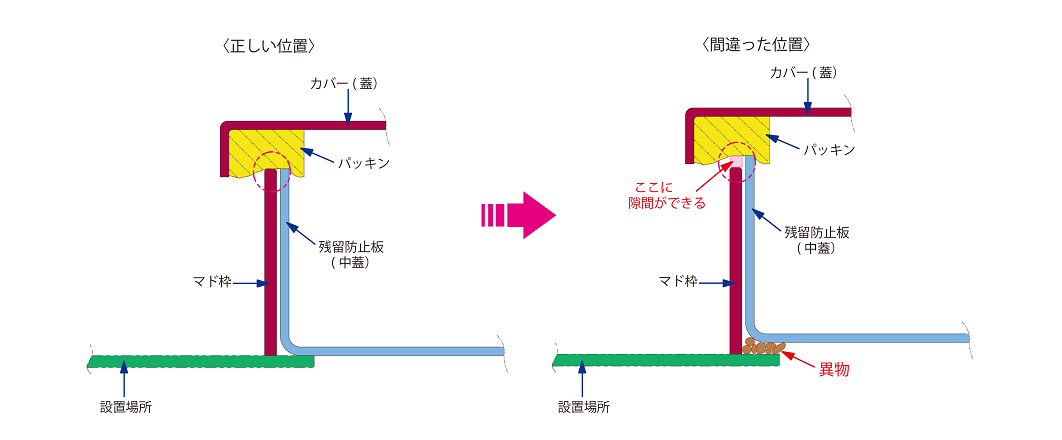

窓枠内に残留物の堆積を防止するために、専用の中蓋を窓の取付け内面に圧着させて、窓枠内の残留を無くしました。
植物系ユーザーのコンタミ対策用として最適です。

ワンタッチ窓残留防止タイプ写真

  • 識別のため、中蓋にはグレーを着色していますが、製品は赤錆色です。
  • フランジはオプションで、製品にフランジは付属しておりません。(フランジには取付穴は空いておりません)
  • ネオプレンゴム仕様と耐熱仕様のみの製作です。
形式 基本形、ハイネック形(H)
形番 1・2・3形の3種
シリーズ 標準(P形)・耐蝕(Q形)・オール耐蝕(R形)
パッキン 耐熱 ネオプレンゴム(グレー) 100℃
シリコンゴム(乳白色) 200℃
セラミックパッキン 400℃
中蓋材質 普通鋼板(P形)・SUS304(Q・R形)
【中蓋転落防止チェーン】 【SUS304】
塗装 P形:下塗り1回(普通油性赤錆色)、
耐熱用は下塗り塗装なし
Q形・R形:酸洗・水洗のみ
(バフ掛け・塗装なし)
板厚 t2.3 (SUS t2.0)

ワンタッチ窓 耐圧タイプ (V)

標準タイプの窓枠とカバーの板厚を厚くした耐圧タイプです。パッキンも耐圧性を考慮した専用パッキンです。

ワンタッチ窓 耐圧タイプ写真

耐圧タイプパッキン取付図解

パッキン溝部に接着剤を塗布の後、窓枠にはめ込んでください。

材質 本体 普通鋼板 カバー、窓枠: t4.5
レバー 普通鋼板
塗装 本体 焼付塗装 赤錆色1回塗
レバー ユニクロムメッキ
耐熱温度 100°Cまで

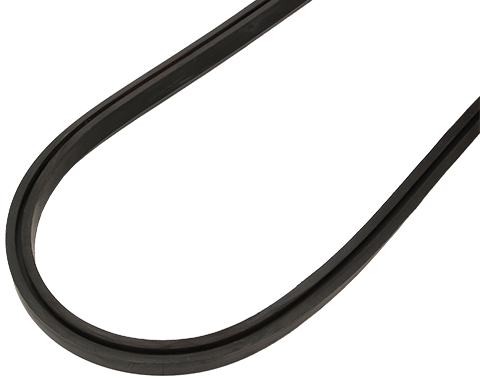

パッキン ネオプレンゴム (黒)
一体成型品 (窓枠側へはめ込むタイプ)

適した用途

  • 温度の高い箇所(100°C前後)
  • 圧力の高い箇所で、標準板厚ではカバーが変形してエア漏れが心配な箇所などに最適です。
  • ある程度気密性(水密性)の必要な箇所
注意事項
当社テスト結果では、9.8kPa(参考: 0.1kgf/cm2)の圧力に耐えられます。 また、気密度は7.3kPa(参考0.075kgf/cm2)でリークは見られません。ただし、溶接およびパッキンの貼付の良否により異なりますので、保証値ではありません。
