ワンタッチ窓®の形式 つばき ワンタッチ窓
ワンタッチ窓には、基本形・ハイネック形の2形式があり、それぞれに標準・透明窓付・耐圧・フランジ付・網付などの各種タイプを取りそろえています。
各タイプには耐蝕性によりPシリーズ (標準シリーズ) Qシリーズ (耐蝕シリーズ) ・Rシリーズ (オール耐蝕シリーズ) の3シリーズがあり、さらにパッキンは発泡ポリエチレン (白色) ・CRゴム(グレー) ・耐熱 (200℃・400℃) の各種があります。現場の雰囲気・使用状況によりお使い分けください。
基本形
ワンタッチ窓の基本形です。安定した品質と スマートな外観です。
ハイネック形
基本形にくらべて窓枠を高くしたものです。曲面への取り付けや保温材取付部など、窓枠高さの高いものが必要な場合に最適です。
基本形 (標準タイプ）寸法
| 形番 | 窓枠 | カバー | レバー | 質量 kg |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A1 | B1 | A2 | A3 | B2 | H | L1 | L2 | 数 | ||
| CMD-P1 (-Q1) (-R1) | 130 | 200 | 115 | 102 | 230 | 63 | 124 | 48 | 1 | 2.0 |
| CMD-P2 (-Q2) (-R2) | 200 | 300 | 150 | 137 | 330 | 63 | 124 | 48 | 1 | 3.0 |
| CMD-P3 (-Q3) (-R3) | 350 | 500 | 225 | 212 | 530 | 63 | 124 | 48 | 2 | 6.0 |
| CMD-P4 (-Q4) (-R4) | 500 | 600 | 300 | 287 | 630 | 88/89 | 149/148 | 73 | 2［4］ | 11.0 |
- [ ] 内の値は、耐熱仕様およびCRゴム仕様の4形のみです。
- 耐熱仕様も寸法は同じです。
- 寸法内「/」表示のものは、左側Ｐ形/右側Ｑ・Ｒ形を示します。
ハイネック形（標準タイプ）寸法
| 形番 | 窓枠 | カバー | レバー | 質量 kg |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A1 | B1 | A2 | A3 | B2 | H | L1 | L2 | 数 | ||
| CMD-P1-H (-Q1-H) (-R1-H) | 130 | 200 | 115 | 102 | 230 | 113 | 174/173 | 98 | 1 | 2.7 |
| CMD-P2-H (-Q2-H) (-R2-H) | 200 | 300 | 150 | 137 | 330 | 113 | 174/173 | 98 | 1 | 4.2 |
| CMD-P3-H (-Q3-H) (-R3-H) | 350 | 500 | 225 | 212 | 530 | 113 | 174/173 | 98 | 2 | 8.0 |
| CMD-P4-H (-Q4-H) (-R4-H) | 500 | 600 | 300 | 287 | 630 | 113 | 174/173 | 98 | 2［4］ | 12.4 |
- [ ] 内の値は、耐熱仕様およびCRゴム仕様の4形のみです。
- 耐熱仕様も寸法は同じです。
- 寸法内「/」表示のものは、左側Ｐ形/右側Ｑ・Ｒ形を示します。

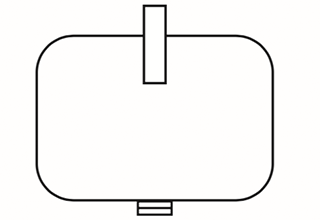

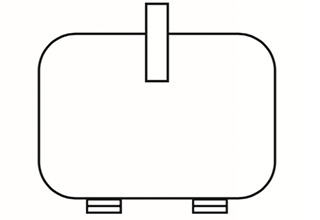

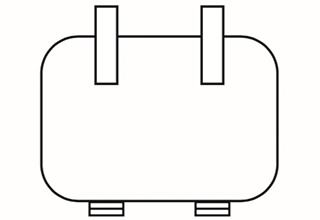

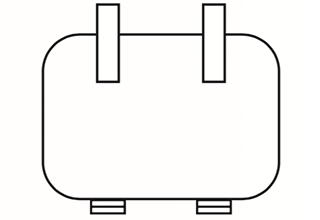

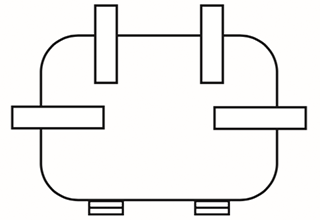

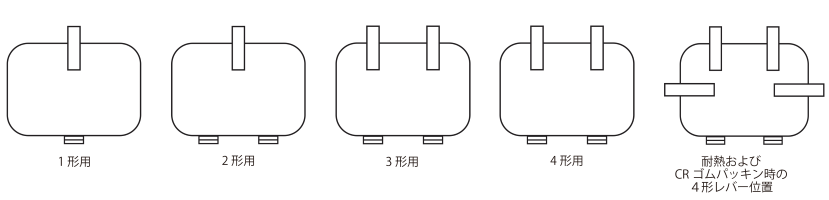

各形番によるレバーとヒンジの数 (位置)
〈本体1個に対しての必要数〉
| Ｐ1（Ｑ1・Ｒ1） | Ｐ2（Ｑ2・Ｒ2） | Ｐ3（Ｑ3・Ｒ3） | Ｐ4（Ｑ4・Ｒ4） | Ｐ4（Ｑ4・Ｒ4） 耐熱およびCRゴムパッキン |
|
|---|---|---|---|---|---|
| レバーの数 | 1 | 1 | 2 | 2 | 4 |
| ヒンジの数 | 1 | 2 | 2 | 2 | 2 |
