製品情報 搬送システム

  • シャッフルタイプ

シャッフルコンベヤ

シャッフルコンベヤは、斬新な搬送原理を採用したコンベヤです。

さまざま業界や分野における搬送にお応えします。

シャッフルコンベヤ

シャッフルコンベヤ動画コンテンツ

1.特長

ゆっくり前進、素早く後退
  • 繰り返し往復運動により、さまざまな対象物を搬送することができるユニークなコンベヤです。
静かな運転音
  • 空運転時:70dB以下
  • 搬送運転時:80db以下 (※搬送運転時は搬送物によって異なります。)
  • 振動コンベヤとは異なり、上下のバウンドと垂直方向の衝撃がありません。
  • 搬送物はトレーの上を滑るように移動します。
高温物搬送・重量物搬送・耐摩耗対策・耐錆対策が可能
  • 高温物や重量物、摩耗性のある搬送物、水分などを含み装置を錆びさせる搬送物でもステンレス鋼や鋼板厚アップ、耐磨耗鋼を採用することにより対応が可能です。
シンプル
  • 少ない部品構成とシンプルな構造によりメンテナンス・清掃が容易で長寿命です。
搬送物のこぼれや戻りなし
  • 一方向搬送のため、排出部以外への搬送物のこぼれや戻りがありません。

2. 用途

シャッフルコンベヤは以下のような用途に適しています。

金属成形分野

  • 鋳造分野・・・製品搬送、湯口・押湯・スクラップ搬送、鋳砂搬送
  • 鍛造分野・・・製品搬送、バリ・スクラップ搬送
  • 各種加熱炉・・・製品や材料の供給、排出

金属プレス、切削加工分野

  • プレス加工・・・製品搬送、スクラップ搬送
  • レーザー加工・・・製品搬送、スクラップ搬送
  • プラズマ加工・・・製品搬送、スクラップ搬送
  • 切削加工・・・製品搬送、切粉搬送

マテリアルハンドリング

  • 食品加工・・・製造・各種搬送
  • 大量生産製品・・・穀物や飼料の各種搬送
  • 射出成型・・・製品搬送、ランナー、バリの搬送

その他の搬送用途

  • ガラス(カレット)
  • 採鉱(砂、砂利、鉱物、鉱石、骨材)
  • 固形廃棄物
  • 木材(チップ、おがくず)

3. 技術データ

トレイ 長さ さまざまな設定が可能です。
ご要求仕様に合わせて最適な設計を行います。
(大型の参考値:75m長×1m幅)
形状
板厚 通常:一般構造用圧延鋼板SS400・t3.2
(搬送物、投入条件により最適な材質や板厚を選定します)
SS400 t4.5、t6・ステンレス鋼板・耐摩耗鋼板などで製作することも可能です。
材質
搬送速度 0.7~5.2m/分 (搬送物とその量により異なります)
揺動ストローク長 81mm
揺動ストローク数 70ストローク/分
駆動部

3相 200/220v 50/60Hz 0.2kw~22.5kw
(駆動部は任意の位置に設置可能です)

運転音

空運転時:70db
搬送運転時:80db程度(搬送物により異なります)

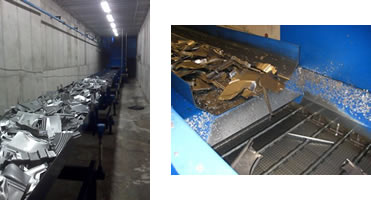

4. 工場設置例

工場設置例

5. 使用例

使用例
