自動車製造のありとあらゆる工程で活躍するつばき製品

自動車製造
自動車部品

自動車には多種多様な部品が使用されており、それらの部品を加工・組立する工程です。エンジンやドアなどの部品製造での採用事例を紹介します。

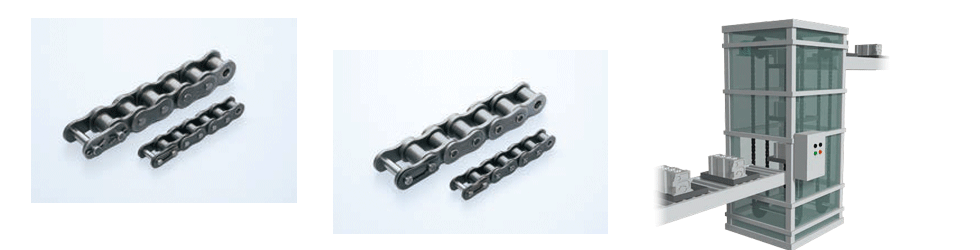

昇降搬送装置用 -ドライブチェーン-

ボディやエンジンなど部品を昇降する吊下げ式ドロップリフタに、進化続けるRSローラチェーンや、最大許容張力が大きくチェーンのサイズダウンを可能にしたスーパチェーンが使われています。

また複列に使われるこの用途で、初期のチェーン全長のばらつきを抑える、全長相対差をできるだけ小さくした“組合せ編成”も対応可能です。

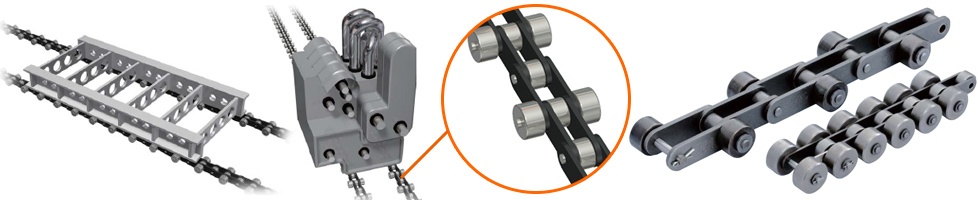

昇降搬送装置イメージ

ドライブチェーンについてさらに詳しく

製品についてのご質問はこちらから

部品搬送用 -倍速チェーン/エンプラローラシリーズ-

小径ローラと大径ローラを組合せた独自の構造により2.5倍の高速搬送を実現します。チェーン速度を低速にできるため、低騒音でアキュムレートが可能です。

スナップカバーを取付けることが可能で、フレーム内への部品の落込みを防止します。またラムダ仕様は給油しにくい環境での摩耗伸び寿命を大幅に向上します。

昇降搬送装置イメージ

倍速チェーン/エンプラローラシリーズについてさらに詳しく

製品についてのご質問はこちらから

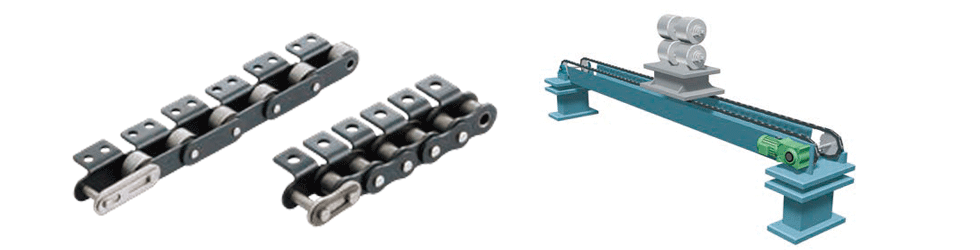

部品搬送用 -無給油小形コンベヤチェーン-

特殊含油ブシュを採用したラムダチェーンは、ほとんどの小形コンベヤチェーンに対応しています。1988 年の発売開始以来、その性能を高く評価いただいています。

部品搬送イメージ

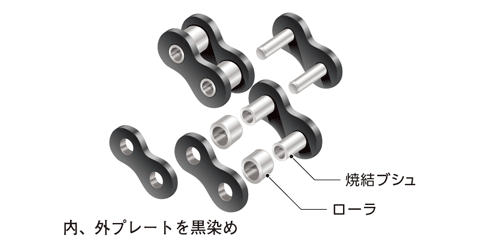

ラムダチェーンの構造図

ラムダ小形コンベヤチェーンの特長
  • 無給油で長寿命.....特殊含油ブシュの効果により長寿命を実現しました
  • 互換性.....汎用小形コンベヤチェーンと互換性があります
  • 使用温度範囲.....-10°C ~ +150°C (KF仕様は+230°C)
  • 汎用小形コンベヤチェーンと比べ摩耗伸び寿命が大幅に向上します。

無給油小形コンベヤチェーンについてさらに詳しく

製品についてのご質問はこちらから

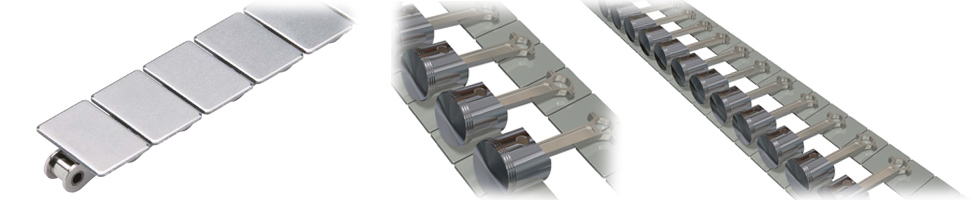

エンジン、変速機、部品組立 (搬送) -フリーフローチェーン/ステンレストップチェーン-

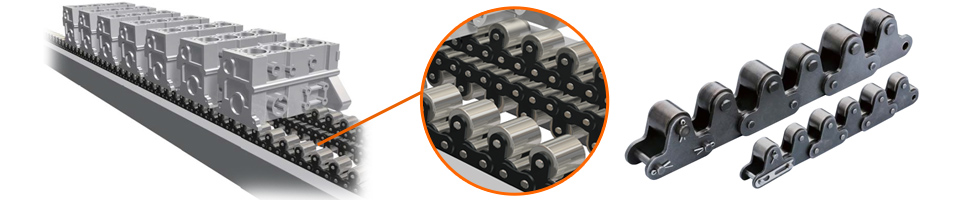

フリーフローチェーン トップローラ付コンベヤチェーン

トップローラ付チェーンはバイピッチまたはRS形ローラチェーンのプレートを上部に延ばし、そこに自由に回転するトップローラを取付けたフリーフローチェーンです。トップローラに硬質クロムメッキ+バフ処理した仕様などあり、ワークや雰囲気に合わせた選定が可能です。

フリーフローチェーン サイドローラ付コンベヤチェーン

サイドローラ付チェーンは、バイピッチまたはRS形チェーンのピンを延長し、そこに自由に回転するサイドローラを取付けたフリーフローチェーンです。

フリーフローチェーンについてさらに詳しく

製品についてのご質問はこちらから

ステンレストップチェーン TS形

バイピッチチェーンにプレートを取付けた搬送用チェーンです。プレートの耐摩耗性を向上させる焼入仕様や、プレート上面に硬質クロムメッキ+バフ処理した仕様などあり、ワークや雰囲気に合わせた選定が可能です。

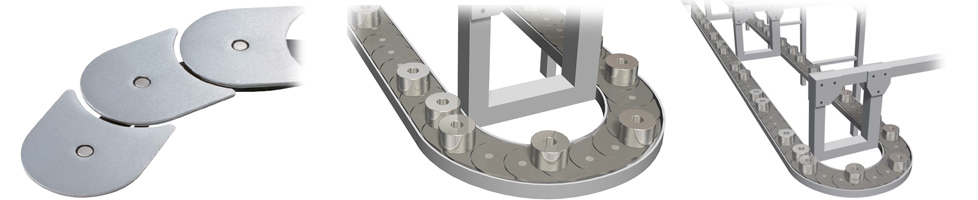

ステンレストップチェーン TO形

水平搬送用のチェーンです。リターン部も有効に活用することができます。

ステンレストップチェーンについてさらに詳しく

製品についてのご質問はこちらから

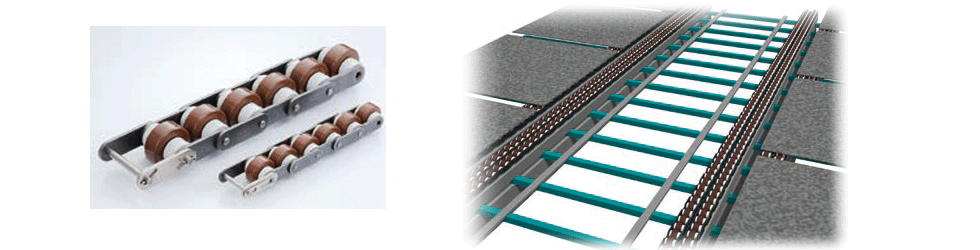

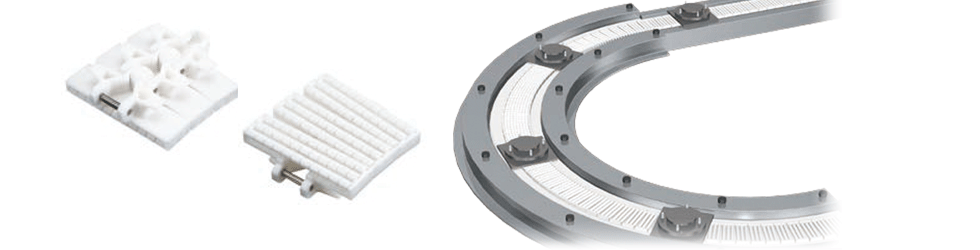

部品搬送用 -プラトップチェーン/アキュムレーションチェーン-

部品の加工、検査ラインでは、部品へのキズつきを抑えるため、プラスチックチェーンや搬送面にローラを組込んだアキュムレーションチェーンが使われています。

プラトップチェーンについてさらに詳しく

製品についてのご質問はこちらから

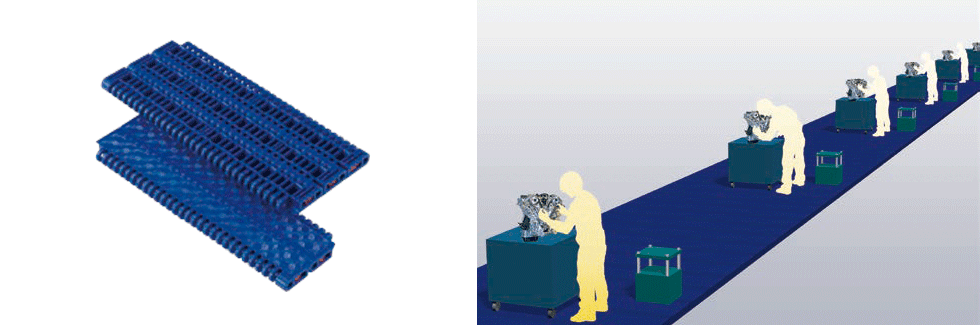

作業者・工具台車搬送用 -プラスチックモジュラーチェーン-

部品の加工・組立ラインでは、吊下げられた部品や台車に積載したエンジンの搬送コンベヤと、作業者や工具台車を運ぶコンベヤを同期運転することで作業効率の向上を図ります。

この同期運転にプラスチックモジュラーチェーンを活用したマンコンベヤが使われています。チェーン幅を選ぶことが可能で、低床可能なマンコンベヤ設置では据付工期の短縮も可能です。

作業者・工具台車搬送イメージ

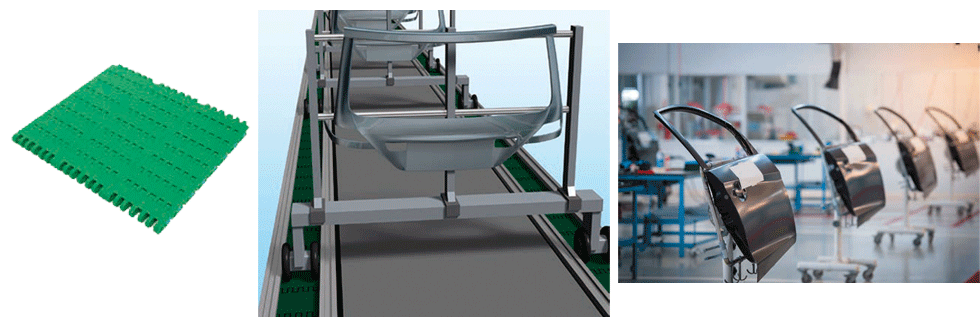

部品搬送用 -プラスチックモジュラーチェーン-

台車に積載された自動車部品を、受入ヤードで工場内に搬入搬出する設備に、プラスチックモジュラーチェーンを活用したコンベヤが使われています。低床化、置きポン可能なコンベヤでピットを掘らずに設置でき、短期間で設備更新が実現できます。

部品搬送イメージ

プラスチックモジュラーチェーンについてさらに詳しく

製品についてのご質問はこちらから

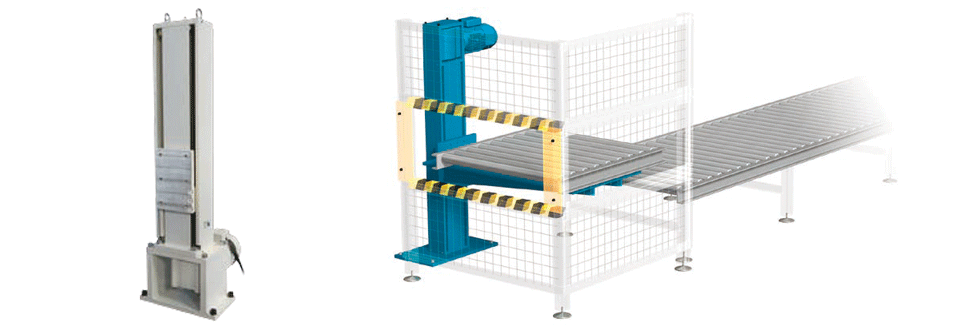

部品加工設備用 -リフトマスタ®-

部品の加工や組立ラインでは、排出と搬入口の昇降設備に、片持ち昇降ができてコンパクトな設備になるリフトマスタが使われています。小さなスペースに設置でき、減速機も上部に設置することでメンテナンス性が向上しました。

部品加工設備イメージ

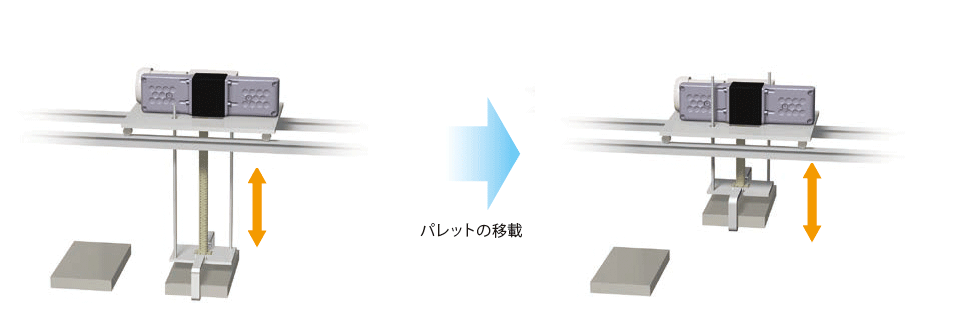

部品ストッカー向け設備 -リフトマスタ®-

車体に組付けされる部品は、その車体毎にパレットで管理されます。組付け順番待ちのパレットを滞留させる簡易ストッカーへ収納するリフタにリフトマスタが使われています。

部品ストッカー向けリフトマスタイラスト

リフトマスタについてさらに詳しく

製品についてのご質問はこちらから

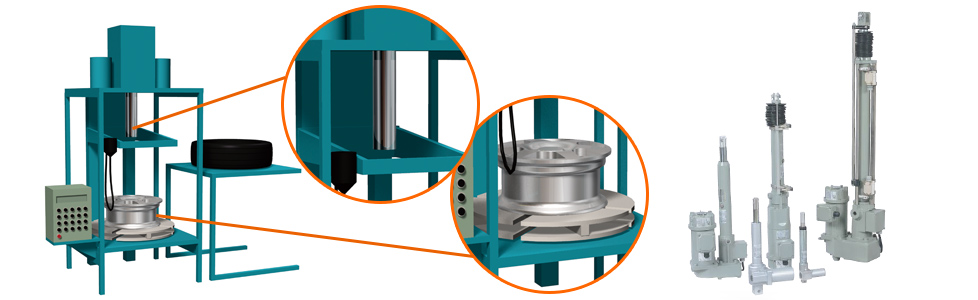

タイヤマウンタ ホイールへのタイヤ組付 -電動シリンダ パワーシリンダ-

タイヤとホイールの組付け箇所で、タイヤの側面固定用につばきの電動シリンダ パワーシリンダが使われています。

パワーシリンダは位置決め精度が高く、調整が不要です。また、パワーシリンダは昇降装置にも使われています。

タイヤマウンタイラスト

パワーシリンダについてさらに詳しく

製品についてのご質問はこちらから

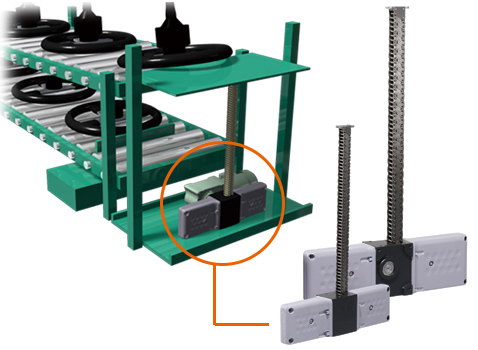

部品ローダ装置用 -ジップチェーンアクチュエータ®-

部品を供給コンベヤから組立作業台に昇降させて、作業者が組立作業をします。作業者の腰高さまでのせまいスペースにも設置可能な、つばきのジップチェーンアクチュエータが使われています。

ジップチェーンとは、2本のチェーンがジッパーのように噛み合い、1本の強固な柱状になり「押し・引き」ができる当社独自開発のチェーンです。ジップチェーンアクチュエータは、このチェーンを使った直線作動機として製品化したものです。

部品ローダ装置イラスト

ジップチェーンアクチュエータの動きを動画で見る

動画コンテンツ -ジップチェーンアクチュエータ-

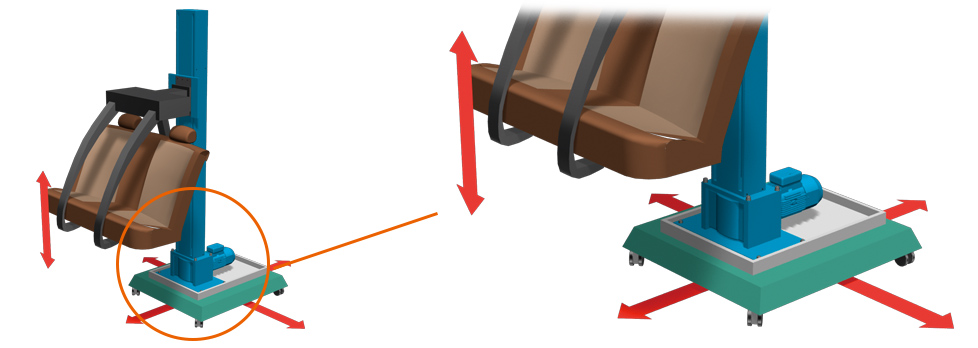

部品吊下げ装置用 -ジップチェーンアクチュエータ®-

部品を吊下げるガントリーローダなどの装置に、省スペースで設置可能なジップチェーンアクチュエータが使われています。また高速昇降も可能で、サイクルタイムの短縮にも貢献します。

昇降搬送装置イメージ

ジップチェーンアクチュエータについてさらに詳しく

製品についてのご質問はこちらから

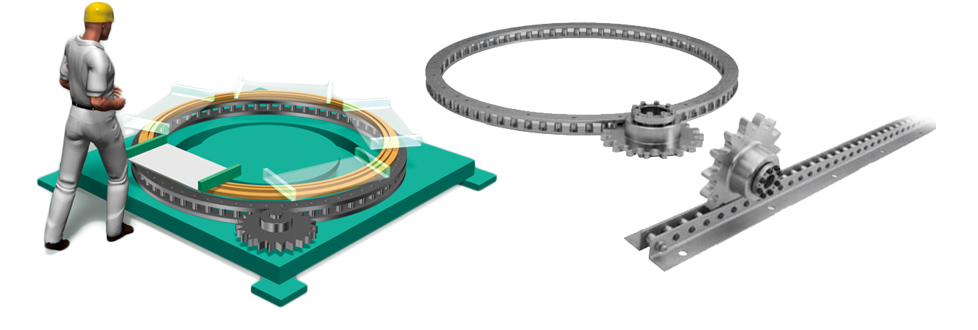

部品組立設備用 -ピンギヤドライブユニット-

部品の組立はターンテーブルにより組立て、部品の取付けが行われています。スペースセービングが求められるターンテーブルには、つばきのピンギヤドライブユニットが使われています。

ピンギヤドライブユニットは、ギヤ・ラックなどに代わる新しい駆動ユニットです。ピン機構のホイール・ラックと、特殊歯形ギヤの組合せにより、回転・直線駆動部の設計自由度が大きく拡がります。

ピンギヤドライブユニットイラスト

ピンギヤドライブユニットについてさらに詳しく

製品についてのご質問はこちらから
