eLINK DC V2X対応放電装置

V2X対応充放電装置「eLINK」に、電気自動車(EV、PHEV)の大容量蓄電池を、高圧直流給電システムなどの直流ラインに直接接続できる「eLINK DC」をラインアップしました。
創エネ(太陽光発電など)、蓄エネ(EV・蓄電池)などの直流機器同士の接続を効率的に実現し、停電時の複数電源の活用とCO2削減に貢献できます。
直流給電システムに導入可能!

eLINK DCの仕様V2X対応放電装置 eLINK DC

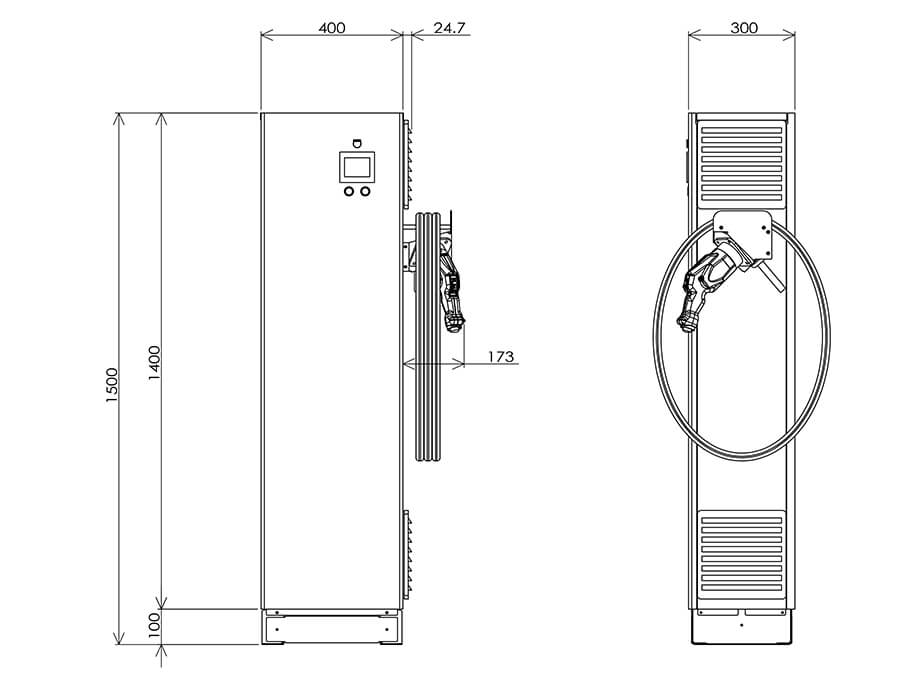

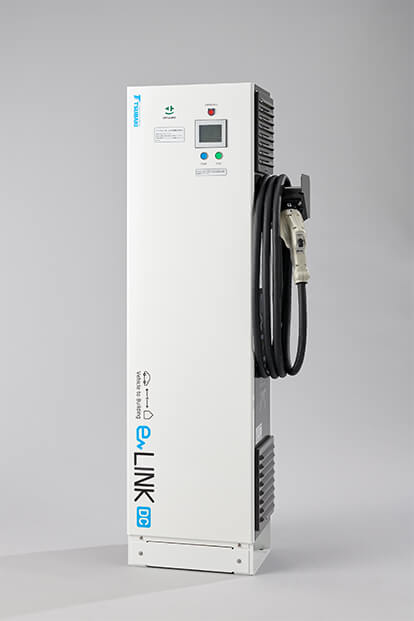

eLINK DCの外観


主な製品仕様 ※1 ※2 ※3 ※4
商品名・型式 | eLINK DC・TPS20-A | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
本体外形寸法 | 400(W) × 1500(H) × 300(D)mm (突起部を除く) | ||||||||||||||||
質量 | 79kg | ||||||||||||||||
充電ケーブル長 | 約5.7m | ||||||||||||||||
運転モード |
|
||||||||||||||||
タッチパネル | 3.5インチ、320×240dot (モノクロ16諧調) | ||||||||||||||||
操作ボタン | STARTボタン(青)、STOPボタン(緑)、 緊急停止ボタン(赤:ラッチ式) |
||||||||||||||||
定格出力(直流BUS側) | 5kW | ||||||||||||||||
直流電圧範囲(BUS側) | DC240~410V | ||||||||||||||||
直流電圧範囲(EV側) | DC 150~450V | ||||||||||||||||
設置場所 | 屋外 | ||||||||||||||||
周囲温度・周囲湿度 | -10℃~40℃・30%~90%(結露なきこと) | ||||||||||||||||
保護等級 | IP54 | ||||||||||||||||
CHAdeMO認証 | V2H protocol DC Ver. 2.1.1 | ||||||||||||||||
外部停止入力 | 1点(a接点) 運転を停止させます | ||||||||||||||||
系統連系入力 | 1点(a接点)システムが系統連系しないことをeLINK DCに設定します | ||||||||||||||||
電源運転選択入力 | 1点(b接点)運転モードを電源運転に切り換えます | ||||||||||||||||
通信IF | ETHERNET 100BASE-TX | ||||||||||||||||
通信方式 | ECHONETLiteリリースJ 電気自動車充放電器クラス 電気自動車充放電器・HEMSコントローラ間AIF仕様書Ver.1.2 |
||||||||||||||||
V2H対応車両※5※6 (動作確認済み) |
|
- ※1 システム全体で交流に接続する場合は、電力会社(地域の送配電事業者)に系統申請が必要となります。
- ※2 設置の設計・工事はお客様にてお願いします。
- ※3 製品質量などに対して十分強度のあるコンクリートの基礎の上に設置ください。
- ※4 記載の仕様、寸法等は改良のため変更する場合がありますので、設計される前に念のためお問合せください。
- ※5 2023年2月時点で、急速充電口の付いてない車両は接続できません。
- ※6 V2H非対応車両は、車両からの給電(電源運転と給電運転)はできません。
上記車種であっても年式・型式により車両のプログラム改修が必要な場合があります。
オプション (詳細はお問い合わせください)
オプション名 | オプションコード | 内容 |
---|---|---|
Modbus TCP | ーN01 | TCP/IP上でModbus通信を行うことができます。PLCなどでサポートされているプロトコルです。 |
塩害対応フィルタ | ーH01 | ギャラリーに塩害対応フィルタを装着します。沿岸地域等の塩害の影響を受け易い環境に設置する場合にご選択ください。※塩害対応を保証するものではありません。 |
- ※その他、カスタム対応は別途お問い合わせください。

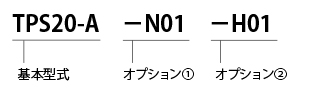

型式表示例

- 安全に関する注意
-
- 人命に直接かかわる医療機器などに使用しないでください。
- 心臓ペースメーカー、ICD など医療電気機器を使用している方は、本体には近づかないでください。
- 騒音について制約のある場所には設置しないでください。
- 塩害地域や温泉地などに設置する場合は、あらかじめ設置業者などに相談してください。本体が腐食し、本体の寿命を縮める可能性があります。
- 可燃ガス (シンナー、ベンジン、殺虫剤など) 、腐食性ガス、引火物を近くに置かないでください。引火し、火傷、火災の原因になります。
- 電気工事士の資格を持った人が設置作業を行ってください。
