清掃工場のあらゆる過程で活躍するつばきのノウハウ・技術力

清掃工場
廃棄物焼却施設

焼却施設においても、つばきの製品は採用されています。
各種ホッパ·プラットホーム(ダンピングBOX)には、電動シリンダ パワーシリンダが、押込送風機ではカムクラッチボックス、落下灰搬送やスラグ搬送では、特殊用途向け大形コンベヤが活躍しています。

廃棄物焼却施設イメージイラスト

灰搬送コンベヤで活躍する大形コンベヤチェーン

灰搬送コンベヤ

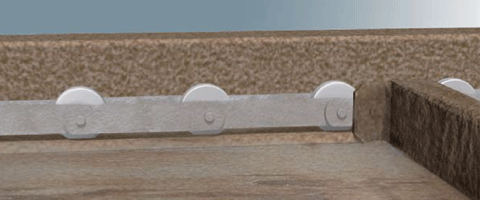

灰搬送コンベヤのイラスト

飛灰搬送コンベヤ

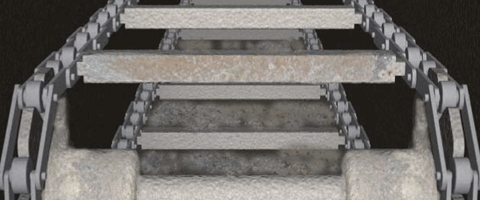

飛灰搬送コンベヤのイラスト

主灰、飛灰を搬送するコンベヤ用に専用設計されたコンベヤチェーンです。

湿式・乾式灰によるチェーンの屈曲や、ローラ回転の不具合対策仕様、また、腐食対策・摩耗対策仕様をラインアップしています。お客様のご予算に応じた対策仕様で、トータルコストダウンに貢献します。

使用環境による不具合と対策仕様 - つばきのコンベヤチェーンで問題解決 -

湿式灰搬送

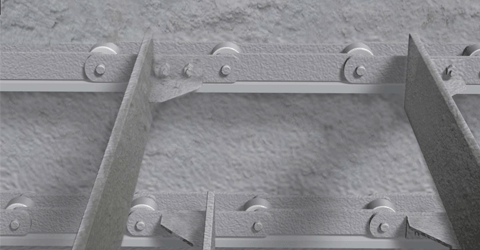

湿式灰搬送のイラスト

耐環境コンベヤチェーン を推奨します。

↓↓↓

ローラのガタが大きい!

問題点
ピン~ブシュ間腐食対策仕様 RT
ローラが回転しない場合は、RT仕様に最適なクリアランス設定の仕様を提案します。
さらに寿命向上AM/AP仕様
  • 腐食対策材質を使用
  • 最適なクリアランス設定

チェーン伸びが早い!

問題点
ピン~ブシュ間腐食対策仕様 MT
屈曲が悪い場合は、MT仕様に最適なクリアランス設定の仕様を提案します。
さらに寿命向上FP仕様
  • 腐食対策材質を使用
  • 最適なクリアランス設定

乾式灰搬送

乾式灰搬送のイラスト

強力コンベヤチェーン を推奨します。

↓↓↓

ローラのガタが大きい!

問題点
ピン~ブシュ間腐食対策仕様 ATA仕様
AT仕様に対しブシュ~ローラ間耐摩耗性能が2倍
ローラが回転しない場合は、AT・ATA仕様に最適なクリアランス設定の仕様を提案します。
さらに寿命向上AA/AG仕様
  • 屈曲不良・ローラ回転不良対策
  • 最適なクリアランス設定

チェーン伸びが早い!

問題点
ピン~ブシュ間腐食対策仕様 CT・BT
屈曲が悪い場合は、CT・BT仕様に最適なクリアランス設定の仕様を提案します。
さらに寿命向上FB/FG仕様
  • FB仕様: BT仕様の2倍の摩耗寿命
  • FG仕様: 屈曲不良・ローラ回転不良対策

大形コンベヤチェーンについてさらに詳しく

製品に関するお問合せはこちらから

スラグ搬送コンベヤ用コンベヤチェーン

廃棄物や灰などを溶融・固形化させたスラグを搬送するコンベヤに専用設計したコンベヤチェーンです。溶融スラグによる摩耗対策と、水質 (pH値) 変化による腐食対策を施しています。

コンベヤチェーン YP仕様

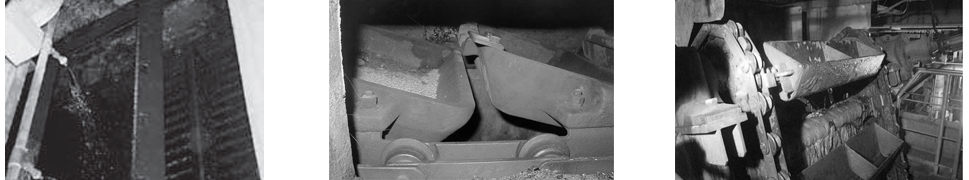

灰出し (乾式) コンベヤ用チェーン製品写真

大形コンベヤチェーンについてさらに詳しく

製品に関するお問合せはこちらから

各種ホッパ·プラットホーム(ダンピングBOX) -パワーシリンダ Tシリーズ-

パワーシリンダTシリーズは、AC(交流)電源で使用できる大推力タイプの電動シリンダです。用途、推力、速度に合わせて広範囲な機種を用意しています。高温の環境向けに、耐熱仕様など特殊ブレーキモータの対応も可能です。

パワーシリンダのホッパ組み込み画像

パワーシリンダ採用のメリット
  • 全機種がブレーキモータ付を採用。確実な荷重保持ができますので、安全にご使用いただけます。
  • 高速・高頻度の条件下でも高効率ボールネジの採用により長寿命です。

パワーシリンダ Tシリーズについてさらに詳しく

製品に関するお問合せはこちらから

押込送風機 -カムクラッチボックス-

カムクラッチボックスとは、カムクラッチをケース内に納めた連続高速空転専用タイプです。省エネファン、動力回収ポンプにも適しています。

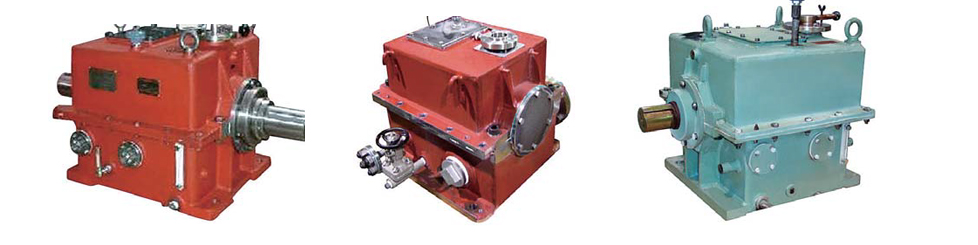

カムクラッチボックス製品写真

カムクラッチボックス設置例
カムクラッチボックス設置例イラスト
メインモータでファンを駆動するときはカムクラッチBが噛合い、カムクラッチAは空転。余剰スチームにより、スチームタービンでファンを駆動する時は、逆になります。

カムクラッチボックスについてさらに詳しく

製品に関するお問合せはこちらから

長寿命とコンパクトを兼ね備えた、つばきのギヤモータ

つばきのギヤモータは、スクリューコンベヤ駆動や原料定量供給機に採用されています。

ギヤ摩耗粉の侵入を防ぎ、オイルシールの長寿命化を実現するフィルタ仕様 (入力オイルシール部) など、時代に即したハイグレードな品質を備えています。

ギヤモータ製品写真

ギヤモータについてさらに詳しく

製品に関するお問合せはこちらから

コンベヤの異常をすばやく検知、事故の未然化を提案 - ショックリレー・ショックモニタ -

つばきのショックリレー、ショックモニタは、制御盤に収納するため木屑などの混入が無く、確実な過負荷保護を実現します。

ショックリレー

多機能モデルからエコノミーモデルまで幅広いラインアップ。

過負荷による過電流を検知し、リレー信号を出力して装置を守ります。

ショックリレー製品写真

ショックモニタ

電力検知式で、より精密に過負荷を検知、センサとしても使用可能

低速コンベヤの過負荷検知に最適で、搬送量に応じて自動的に過負荷判定レベルの追従も可能です。

ショックモニタ製品写真

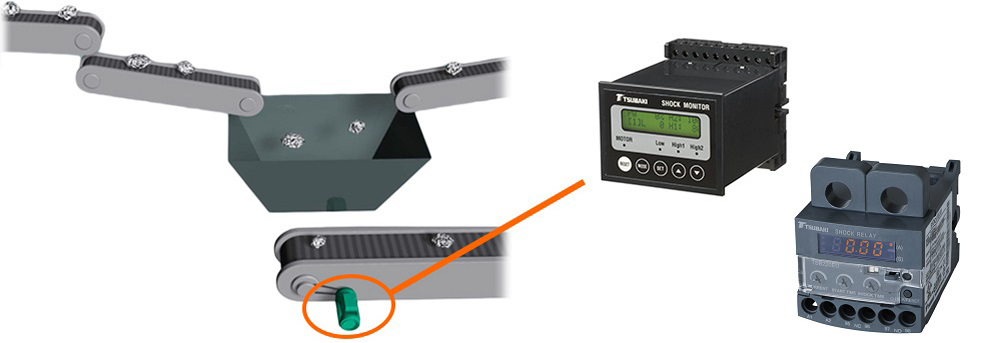

過負荷保護機器設置例
