タイヤ製造の部材工程で活躍するつばき製品

タイヤ製造
部材工程

混合(精練)工程で製作されたゴムシートを、トレッドやカーカスなどタイヤを構成する部材に加工します。

トレッドの冷却コンベヤでは樹脂製のプラスチックモジュラーチェーンが、カレンダロールではで安定した位置決め、確実な荷重保持が可能なリニパワージャッキ®が採用されています。

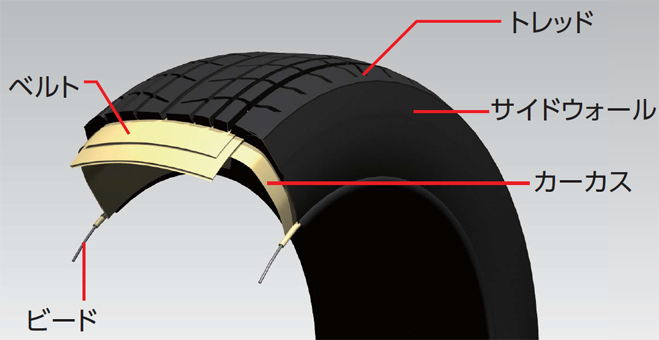

タイヤの構造部材図説

トレッド部
  • 路面と接地する部材で、最適な厚み・形状に加工されます。
カーカス部
  • タイヤの骨格を形成する部材で、コード層をゴムで被覆したシートです。
ビード部
  • ピアノ線などを束ねたもので、カーカスの固定やホイールへの固定に役立ちます。

トレッド冷却コンベヤ - プラスチックモジュラーチェーン -

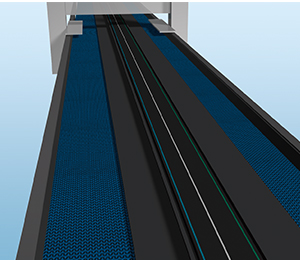

プラスチックモジュラーチェーン組み込みイメージ

トレッドの冷却コンベヤ

タイヤの部材であるトレッドは圧延加工で高温になっているため、水を滴下して常温まで冷却します。

大量の水で冷却するこの工程では、水捌けがよく錆びないオールプラスチック製チェーンがお勧めです。

  • クリーン
  • メンテナンス性
採用例: WT2706-K形
  • チェーンピッチ27.2mm、リンク高さ8.7mm
  • 切継ぎはドライバー1本で、部分交換が可能
  • 金属検知機で検出可能なプラスチック製プラグもラインアップ

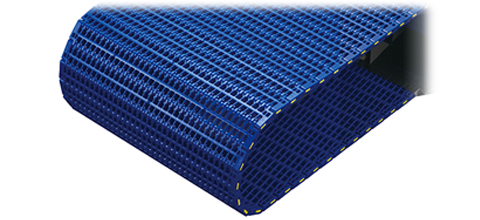

プラスチックモジュラーチェーン製品写真

プラスチックモジュラーチェーンについてさらに詳しく

製品についてのご質問はこちらから

カレンダロール - リニパワージャッキ® -

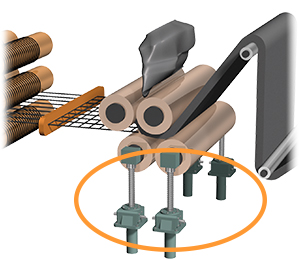

カレンダロールへのリニパワージャッキ組み込みイラスト

カレンダロール

コード層に前工程で圧延したゴムシートを圧着し、一定の厚みを持つ薄いシートに再圧延します。

台形ネジまたはボールネジとウォームギヤの組合せで構成されたジャッキです。

一定の厚みにゴムを圧延するこの工程では、台形ネジタイプのリニパワージャッキを推奨します。ブレーキ付モータを併用することで、安定した位置決め、確実な荷重保持、節電効果が得られます。

  • 推力保持
  • 停止精度

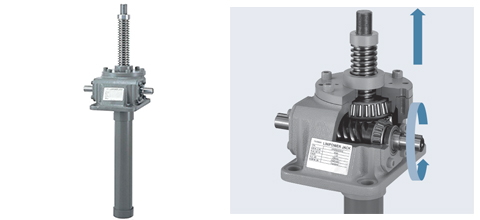

リニパワージャッキ製品写真

リニパワージャッキについてさらに詳しく

製品についてのご質問はこちらから
