製鋼ヤードは、高炉で出来た銑鉄 (溶銑) 炉で脱炭し、溶鋼とします。その後、溶けた鉄が固まる過程で一定の形の鋼片を作る連続鋳造工程へと進みます。

転炉 -パワーシリンダ Tシリーズ-

高炉で作られた溶銑を精錬し溶鋼とする工程です。溶銑には炭素や珪素、リンなどの不純物が多く含まれるので、転炉に移して上からと下からの双方から酸素を吹き込み、不純物を酸化除去することで、求められる最適な成分に調整し「鋼」を作ります。

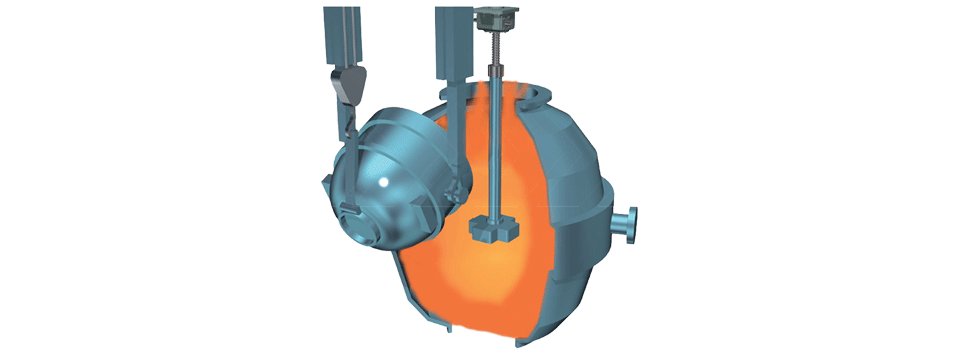

転炉イメージ写真

パワーシリンダTシリーズは、AC (交流) 電源で使用できる大推力タイプの電動シリンダです。用途、推力、速度に合せて広範囲な機種を用意しています。

全機種がブレーキモータを採用しておりますので確実な荷重保持ができ、安全にご使用いただけます。また、高温の環境向けに耐熱仕様など特殊ブレーキモータにも容易に対応が可能です。

パワーシリンダTシリーズ組み込み写真

パワーシリンダTシリーズについてさらに詳しく

製品に関するお問合せはこちらから

レードルターレット -ピンギヤドライブユニット 大形サイズ-

ピンギヤドライブユニットのピンホイールタイプは、ピンギヤとの噛み合いを内接側・外接側を選択できるため、設備の構造に適した駆動方式を選択していただくことが可能です。また、ピンホイールは分割構造ですので、組立や交換の作業が容易に実施できます。

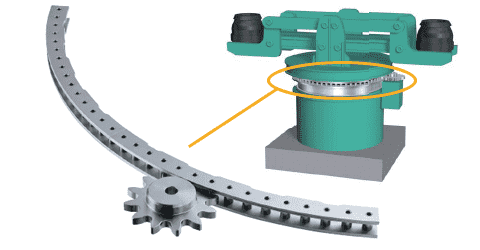

PDU圧延スタンド組み込みイラスト

ピンギヤドライブユニットについてさらに詳しく

製品に関するお問合せはこちらから

連続鋳造 -ダミーパーカーチェーン/ケーブルベヤ スチールシリーズ-

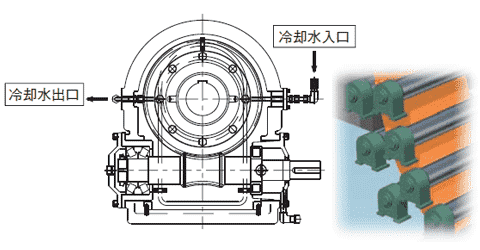

転炉で精錬された溶鋼を固めて、一定の形の鋼片を作る工程です。転炉から取出された溶鋼は、取鍋から下部の鋳型に連続的に流し込まれ冷却されます。冷えて固まった鋼は、所定の長さに切分けられて圧延工程に運ばれ、様々な形に加工されます。

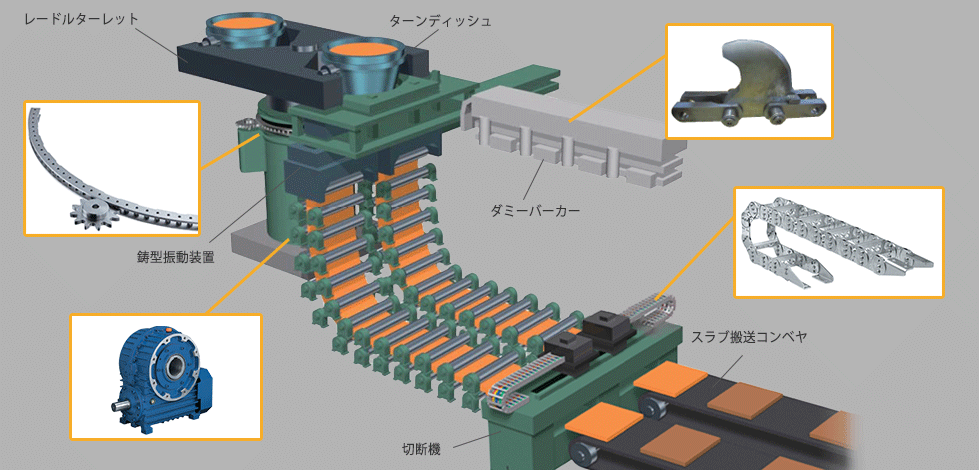

転連続鋳造イメージ写真

連続鋳造で活躍するダミーバーカーチェーン

連続鋳造で使用されるダミーバーを元の位置へ戻すためのチェーンです。

アタッチメント形状はお客様で使用のダミーバーに合わせて設計します。プレートやアタッチのダミーバーと噛合う部分には焼入を施し、強度をアップしています。

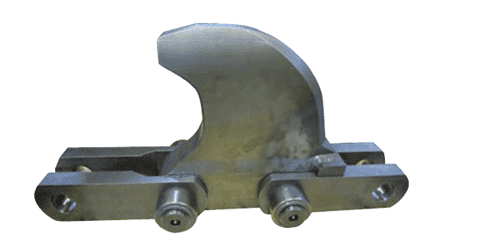

ダミーパーカーチェーンの組み込みイメージ

ケーブルベヤ スチールシリーズ TKV形·TKI形

最大移動ストロークはTKV形で30m、TKI形で100m。最大移動速度はTKV形で150m/min、TKI形で120m/minと、従来のケーブルベヤでは対応できなかった高頻度・高速・長ストローク域で使用可能なケーブルベヤです。

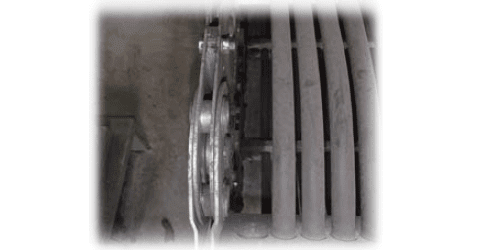

ケーブルベヤ スチールシリーズ TKV形·TKI形写真

ケーブルベヤ スチールシリーズについてさらに詳しく

ダミーバーカーチェーンのお問合せはこちらから

ケーブルベヤ スチールシリーズ 対環境仕様

高い強度・剛性・耐久性で応えるつばきのケーブルベヤ スチールシリーズ。水蒸気などを含む高湿環境下でも耐食性に優れた「特殊表面処理仕様」、粉塵が飛散・堆積する環境下でも高い耐久性やケーブル・ホースの保護性を発揮する「耐粉塵仕様」「カバー付仕様」など、過酷な環境条件での使用に適した豊富にラインアップしています。

ケーブルベヤ スチールシリーズ 特殊表面処理仕様

ケーブルベヤのリンクプレートと連結ピンに特殊な表面処理を施し、優れた耐食性を実現。

煙霧や水蒸気などが立ちこめる工場内でも腐食の進行を防ぎ、耐久性の向上、取替頻度の低減に貢献します。寸法・能力は標準仕様と同じです。既存製品の取合いを変更することなく、ケーブルベヤを交換できます。

塩水噴霧試験の結果

腐食が進行するまでの時間は標準仕様の3倍以上 (※当社試験結果の一例)

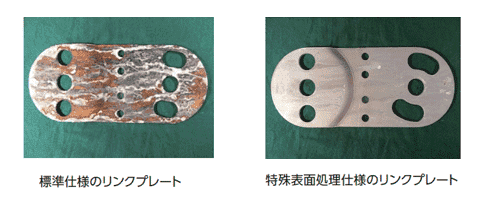

標準仕様のリンクプレート

塩水噴霧試験の結果写真

特殊表面処理仕様のリンクプレート

塩水噴霧試験の結果写真

ケーブルベヤ スチールシリーズ 耐粉塵仕様

粉塵・溶接スパッタ・切粉等による目詰まり対策に最適です。

ケーブルベヤを構成する2枚のリンクプレートの間隔を広く設定することで、粉塵や切粉による目詰まりや粉塵の固着による屈曲不良、稼働時のばたつきを防止。粉塵が飛散・堆積する環境下でも、最適なコンディションで、スムーズな稼働と耐久性の向上を実現します。能力は標準仕様と同じです。

また、さらに高い耐食性が求められる環境下では、オールステンレス製のケーブルベヤも製作可能です。(TKS形のフレームを除く)

耐粉塵仕様CGイメージ

ケーブルベヤ スチールシリーズ カバー付仕様

粉塵・溶接スパッタ・切粉等による目詰まり対策に最適です。

ケーブルベヤにステンレス製カバーを装着することで、ケーブルやホースを粉塵や溶接スパッタ・切粉などから保護します。能力は標準仕様と同じです。

カバー付仕様CGイメージ

ケーブルベヤ スチールシリーズについてさらに詳しく

ケーブルベヤ 対環境仕様のお問合せはこちらから
