自動車製造のありとあらゆる工程で活躍するつばき製品

自動車製造
組立工程

組立工程では塗装された車体にドア・内装部品・シート・タイヤを取付けます。

車体はスラットコンベヤに乗せて搬送する場合と、専用吊り治具で天井搬送する場合、またフリクションローラで駆動される台車で組立作業者も乗せたまま搬送される場合があります。

車体組立設備マンコン用 -プラスチックモジュラーチェーン-

車体に部品を取付ける際、作業者が一緒に乗るマンコンには、静粛、給油不要でクリーンな、つばきのプラスチックモジュラーチェーンが使われています。

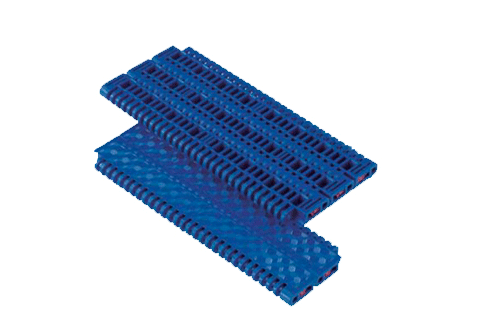

モジュラーチェーンBTH16形は滑りにくい表面形状で、またつばきのプラスチックモジュラーチェーンでもっとも高い最大許容張力を持ちます。さらに切継ぎしやすいスライドプラグ方式の採用で、メンテナンス時間も短縮できます。

車体組立設備マンコンイラスト

モジュラーチェーンは部品組立設備でも活躍しています

部品組立設備イラスト

動画 (アニメーション) で見る

動画コンテンツ -マンコン用モジュラーチェーン-

プラスチックモジュラーチェーン BTH16形についてさらに詳しく

製品についてのご質問はこちらから

車体組立設備用 -リフトマスタ®-

リフトマスタはオーバーハング・横荷重を許容する電動リフタです。

左右2本のリフトマスタで車体を昇降させることで、作業性を確保します。また、生産車体の変更による設備変更も最小化できます。

車体組立設備イラスト

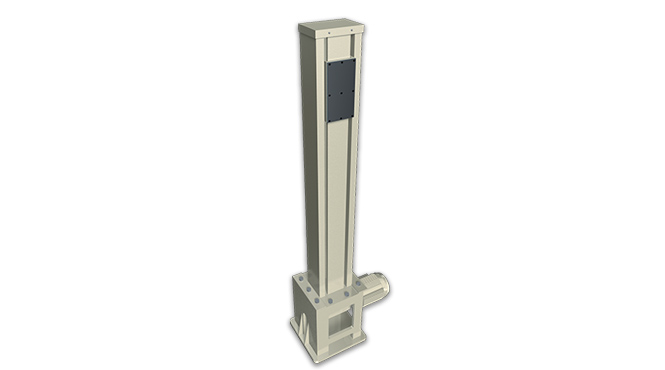

リフトマスタ 高剛性仕様

昇降時の揺れや停止時のたわみなどが問題となる場合には、支柱本体を強化した仕様で対応が可能です。詳細は当社までお問合せください。

動画 (アニメーション) で見る

動画コンテンツ -車体組立 リフトマスタ-

リフトマスタについてさらに詳しく

製品についてのお問合せはこちらから

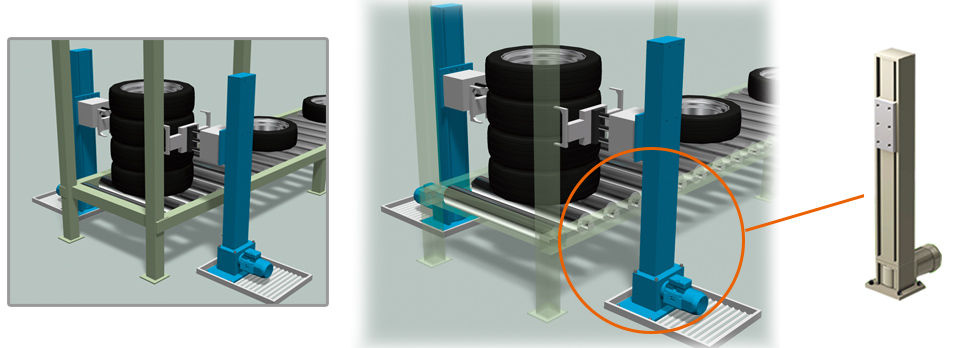

組付け部品昇降設備用 -リフトマスタ® 低床仕様-

リフトマスタ 低床仕様はスペースの問題でリフトマスタの設置が難しい場合に対応する、高さを抑えた仕様です。

車体フレームやドアなどの部品を溶接組立するラインや、排入出するワークの昇降装置に、低床でコンパクト設計のリフトマスタが使われています。 低床仕様の詳細については当社までお問合せください。

部品昇降設備用リフトマスタイラスト

リフトマスタについてさらに詳しく

製品についてのお問合せはこちらから

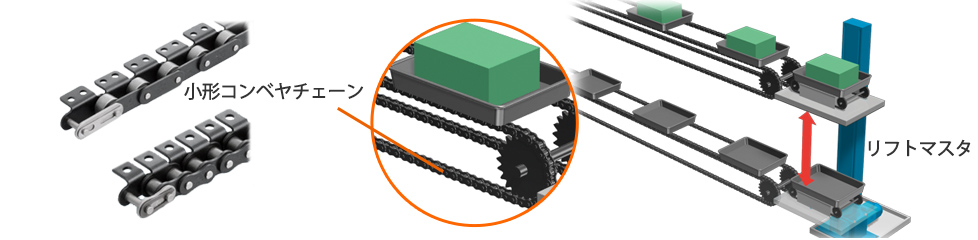

内外装部品組立設備用 -小形コンベヤチェーン-

シートの組立ラインは、各部品を乗せたパレットが作業場に搬送され組立後にフリクション搬送で高速排出されます。

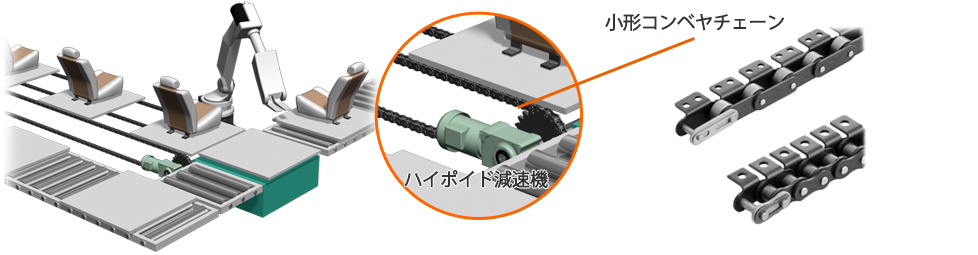

パレットを昇降させる設備に片持ちで使えるリフトマスタ、組立ライン搬送にアキュムレートが可能なフリーフローチェーン、排出用フリクション搬送の減速機にハイポイド減速機が使われています。

組み立てライン搬送

シート組立ライン

動画 (アニメーション) で見る

動画コンテンツ -小形コンベヤチェーン シート-

動画 (アニメーション) で見る

動画コンテンツ -小形コンベヤチェーン 部品-

小形コンベヤチェーンについてさらに詳しく

製品についてのご質問はこちらから

部品ローダ装置用 -ジップチェーンアクチュエータ-

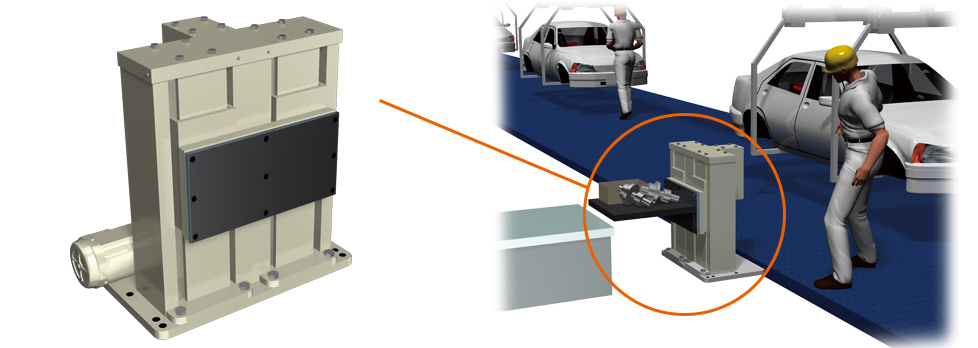

部品を供給コンベヤから組立作業台に昇降させて、作業者が組立作業をします。作業者の腰高さまでのせまいスペースにも設置可能な、つばきのジップチェーンアクチュエータが使われています。

ジップチェーンとは、2本のチェーンがジッパーのように噛み合い、1本の強固な柱状になり「押し・引き」ができる当社独自開発のチェーンです。ジップチェーンアクチュエータは、このチェーンを使った直線作動機として製品化したものです。

部品ローダ装置イラスト

ジップチェーンアクチュエータの動きを動画で見る

動画コンテンツ -ジップチェーンアクチュエータ-

ジップチェーンアクチュエータについてさらに詳しく

製品についてのご質問はこちらから

車体組立設備用 -高速昇降リフタ ジップチェーンリフタ®-

ジップチェーンリフタは、車体に組付けする部品を、組立作業者の目線位置に精度よく停止させることができる高速昇降装置です。

作業姿勢の改善による業務の効率化と生産性向上、メンテナンス性向上が達成できます。

車体組立設備ジップチェーンリフタイラスト

ジップチェーンリフタの動きを動画で見る

動画コンテンツ -ジップチェーンリフタ-

ジップチェーンリフタについてさらに詳しく

製品についてのお問合せはこちらから

部品組立設備用 -ピンギヤドライブユニット-

部品の組立はターンテーブルにより組立て、部品の取付けが行われています。スペースセービングが求められるターンテーブルには、つばきのピンギヤドライブユニットが使われています。

ピンギヤドライブユニットは、ギヤ・ラックなどに代わる新しい駆動ユニットです。ピン機構のホイール・ラックと、特殊歯形ギヤの組合せにより、回転・直線駆動部の設計自由度が大きく拡がります。

ピンギヤドライブユニットイラスト

ピンギヤドライブユニットについてさらに詳しく

製品についてのご質問はこちらから
