工作機械
複合加工機

複合加工機とは、NC旋盤の持つ機能とマシニングセンタが持つ機能の両方を兼ね備えている工作機械のことです。1台の複合加工機ですべての加工を終えることができます。NC旋盤やマシニングセンタなどを複数台渡る必要がありません。5軸加工機などもこれに含まれます。

主軸駆動部 - カップリング/パワーロック/耐油ベルト -

NC旋盤派生形、マシニングセンタ派生形ともに主軸駆動部が複数ある場合でも、つばきはベルト駆動方式、サーボモータ直結方式、ビルトインモータ方式の3つの駆動方式に対応できる品揃えを持っています。

サーボモータ直結方式

主軸とサーボモータの連結には、つばきのカップリング (軸継手) がBEST CHOICEです。

カップリングについてさらに詳しく

ビルトインモータ方式

ビルトイン・スピンドルモータのロータ締結に活躍するパワーロック。

パワーロックについてさらに詳しく

ベルト駆動方式

つばきのタイミングベルト ウルトラPXベルト耐油仕様は、高性能タイミングベルト「ウルトラPXベルトHC仕様」をベースに耐油性を付加したベルトで、HC仕様と同等の伝動能力を有します。本体ゴムに耐油性のある材料を採用。油の掛かる雰囲気でも使用可能で、ベルトの物性低下がほとんどありません。

ウルトラPXベルト耐油仕様についてさらに詳しく

耐油仕様は受注生産品です (1本から発注可能)

テーブル送り機構(X軸、Y軸、Z軸) - ケーブルベヤ/カップリング -

複合加工機においてもボールネジをモ-タで回転させ、テーブルを移動する方式が多く採用されています。

送り軸 (X、Y、Z軸) のボールネジとサーボモータの連結用途には、ニーズに合せて選択可能なカップリングと、装置移動に伴うケーブル・ホースを確実に支持・案内するケーブルベヤを提供できます。

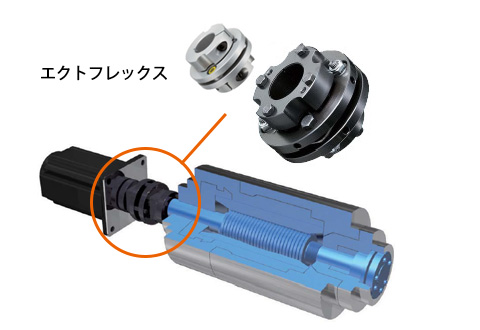

ボールネジとサーボモータの連結に最適なつばきのカップリング

カップリングについてさらに詳しく

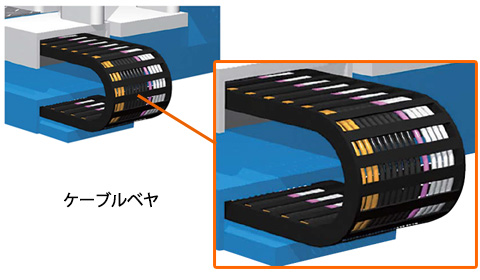

装置移動に伴うケーブル・ホース支持・案内装置 ケーブルベヤ

ケーブルベヤについてさらに詳しく

ATCシステム(Automatic Tool Changer) - ATCチェーン/パワーロック -

5軸加工機など、マシニングセンタ派生形の複合加工機にも使用されるATCシステム

マシニングセンタ同様、つばきはチェーン方式において長年の経験と実績を持っています。また、ツールチェンジアームの締結には、豊富なラインナップの中から最適なパワーロックを選択いただけます。

ツールチェンジアームの締結に最適なパワーロック

パワーロックについてさらに詳しく

ATCチェーン

ATCチェーンについてさらに詳しく

刃物台 (タレット) - パワーロック/耐油ベルト -

多角形のタレット面に、工作物を削る複数の工具を取付け、任意の位置に割り出すことができる刃物台。精密な割出精度が要求される用途に、つばきはタイミングベルトとパワーロックでお応えします。

パワーロックについてさらに詳しく

ウルトラPXベルト耐油仕様についてさらに詳しく

クーラントシステム - チップコンベヤ -

削った切り屑を機外に搬出するチップコンベヤをはじめ、クーラントセパレータ、スラッジ回収装置など、クーラント処理に必要な装置を取り揃えています。また、過負荷保護機器と一体化したチップコンベヤ用減速機も品揃えしています。

チップコンベヤ製造·販売: 椿本メイフラン株式会社

チップコンベヤについてさらに詳しく

製品についてのご質問はこちらから

過負荷・摩耗検知 - 過負荷保護機器 ショックモニタ -

つばきの電気式過負荷保護機器 ショックモニタは、電力値の変化を素早く検知し、確実に過負荷を検出します。

過負荷保護機器を設けることで、工具の破損による不良品の発生・歩留まり悪化を防ぐことができます。

ショックモニタについてさらに詳しく

製品についてのご質問はこちらから

自動扉開閉機構 - ベルト式ドア開閉ユニット -

複合加工機のオール電動化に伴い、扉開閉の自動化用途DCブラシレスモータを採用した「ベルト式ドア開閉ユニット」を開発しました。

本製品についての詳細は、当社までお問合せください。

ベルト式ドア開閉ユニット
