プラケースの段積み・段ばらし装置に使われる、つばきのジップチェーンアクチュエータ

製パン
昇降装置 (段積み機)

パンの製造工程に食型や天板、プラケースを貯蔵するために段積みする装置があります。

段積み機には、省スペース・高速運転、省電力のつばきジップチェーンアクチュエータが採用されています。

段積み機 -噛合チェーン式アクチュエータ ジップチェーンアクチュエータ-

段積み機イラスト

ジップチェーンアクチュエータ (ZCA)

ジップチェーンとは、2本のチェーンがジッパーのように噛合うことで、1本の強固な柱状になり、長ストロークで「押し・引き」ができるチェーンです。つばきジップチェーンアクチュエータは、このチェーンを使った直線作動機として製品化したものです。

ジップチェーンアクチュエータ製品写真と構造イラスト

噛合いが外れたチェーンはコンパクトに収納できるため、従来の空圧・油圧シリンダに比べダントツの省スペース。

高速・高頻度運転、多点停止機能、高停止精度、取り付け方向自由など、環境配慮点を含め、多くの特長を持ち、小形アクチュエータから大形リフタまで幅広く使用されています。

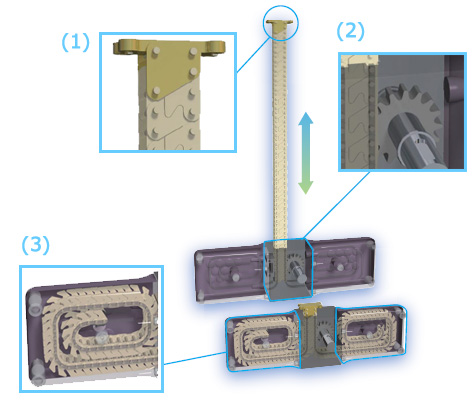

ジップチェーンアクチュエータの構造
(1) チェーン先端金具:
チェーンと一体化しています。上下どちらからでも取付が可能です。
(2) 駆動部:
当社独自の特殊歯形のピンギヤとチェーンが噛合うことで、ムダのない動力伝達を行います。
(3) 収納部:
樹脂製で、なめらかなチェーンの摺動とコンパクトな収納を実現しました。

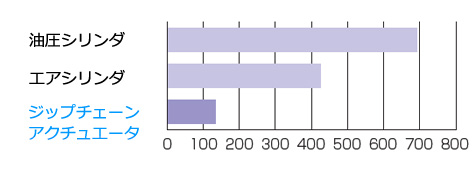

年間CO2 排出量比:
ジップチェーンアクチュエータ : エアシリンダ : 油圧シリンダ = 1 : 3 : 5

ジップチェーンアクチュエータ排出CO2比較グラフ

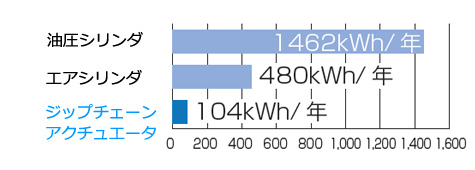

年間使用電力量比:
ジップチェーンアクチュエータ : エアシリンダ : 油圧シリンダ = 1 : 5 : 14

ジップチェーンアクチュエータ電力量比較グラフ

多点停止が可能

ZCA多点停止イメージイラスト

ジップチェーンアクチュエータ 多点停止 動画コンテンツ

ジップチェーンアクチュエータについてさらに詳しく

製品についてのご質問はこちらから

ネジ・ナット式電動リフタ 「リフトマスタ」 のご紹介

リフトマスタはそのまま据付可能な置きポン形の片持ちリフタです。

  • ネジ・ガイド機構をフレーム内に収納したコンパクト形状で設置簡単。設備構造がシンプル・省スペースになります。
  • 片持ち負荷許容により、自由なレイアウトが実現でき、アプリケーションにマッチします。
  • 電動式なので油漏れの心配が無く、パンの製造装置に最適です。

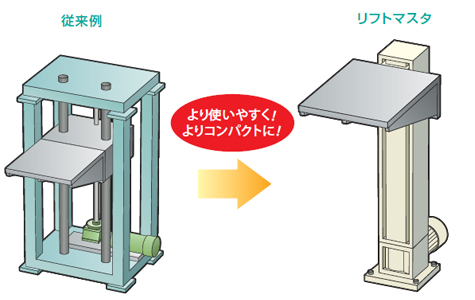

リフトマスタ製品イメージ

リフトマスタ 動画コンテンツ
