支援機器

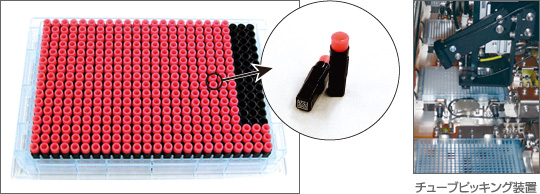

キャップタイプ384チューブ

キャップタイプ384チューブ

384チューブは、サンプルの微量保管というニーズにお応えする新しいタイプのチューブです。必要なサンプルだけを取り出すというチューブの特長を最大限生かしています。リユース運用のキャップタイプ384チューブと使いきり用のシールタイプ384チューブの2タイプをご用意しました。ラボストッカと充実した周辺機器で研究業務の高効率化をサポートします。

特長

  • サンプル保管量80μLを確保(実質容積130μL)
  • 分注装置のノズル挿入が容易な四角形状

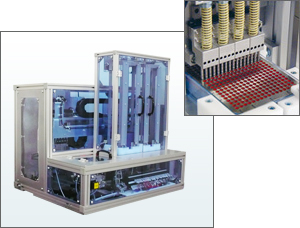

  • 384 Capper
    384 Capper
    384チューブにキャップを自動取付。様々なチューブフォーマットにも対応します。

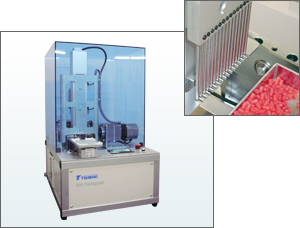

  • 384 Decapper
    384 Decapper
    384チューブをセットするだけで簡単にキャップを取り外します。
  • Manual Picker 384
    Manual Picker 384
    384チューブのマニュアルピッキングのアシスト器具で、ピン方式とラチェット方式の2種類があります。
  • 2D Vision 384
    2D Vision 384
    ラックに入ったチューブの底面2Dコードをスキャナで一括読み取りし、2Dコードデータの作成を行います。

シールタイプ384チューブ

シールタイプ384チューブ

384チューブは、サンプルの微量保管というニーズにお応えする新しいタイプのチューブです。必要なサンプルだけを取り出すというチューブの特長を最大限生かしています。リユース運用のキャップタイプ384チューブと使いきり用のシールタイプ384チューブの2タイプをご用意しました。ラボストッカと充実した周辺機器で研究業務の高効率化をサポートします。

特長

  • サンプル保管量80μLを確保(実質容積130μL)
  • 分注装置のノズル挿入が容易な四角形状
  • Labo Sealler 384
    Labo Sealler 384
    384チューブにアルミシールを融着し、チューブ単位にカッティングします。
  • Labo Piercer 384
    Labo Piercer 384
    分注装置のノズルを384チューブに挿入するためのアルミシールの孔あけを容易にします。
  • Manual Picker 384
    Manual Picker 384
    384チューブのマニュアルピッキングのアシスト器具で、ピン方式とラチェット方式の2種類があります。
  • 2D Vision 384
    2D Vision 384
    ラックに入ったチューブの底面2Dコードをスキャナで一括読み取りし、2Dコードデータの作成を行います。

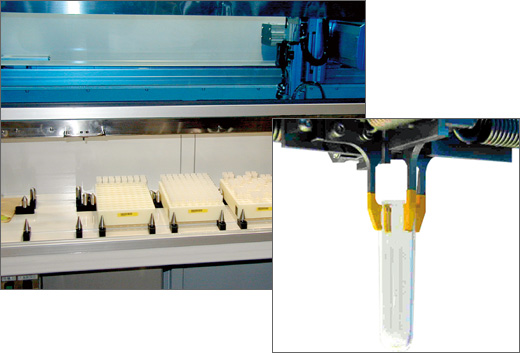

ラボピッカ®

ラボピッカ

ラボピッカは、バイアル、マイクロチューブをトレイ(ラック)からトレイ(ラック)へ要求通りの配列に確実にピッキングし、移動させます。

特長

  • 自動化によりヒューマンエラーを徹底排除
  • 高速処理・確実なピッキング
  • オプションで自動秤量・サンプルへのバーコード貼付が可能

2D Vision

2D Vision

2D Visionは、ラックに入ったマイクロチューブの底面2Dコードをスキャナで一括読取りを行い2Dコードデータの作成を行います。

特長

  • 独自の画像技術による高精度読取り
  • 96本×3ラック 高速一括読取り
  • ラックIDとチューブロケーション、2Dコードの紐付け
  • CSV形式などデータのファイル出力や編集が容易
  • 簡単セットアップ(市販パソコンへのソフトのインストールとスキャナ接続のみ)

T-Liquid Handling System 全自動分注システム

T-Liquid Handling System 分注システム

分注器・キャッパ・デキャッパ・オートシーラ・搬送ロボットを搭載しマイクロチューブからのプレート作成までを自動で行う装置です。

特長

  • 必要ワーク数をセットするだけで全自動でプレート作成
    チューブのキャップ・デキャップ、分注、プレートのシールまで自動で行います。
  • チューブラックIDに対応した分注結果データを作成
  • UPSによる停電時対応
  • 各ユニット単体での操作も可能

仕様

装置サイズ 1,800W × 1,200D × 1,800H
スループット 30分以内/10ラック
ラックセット数 最大10ラック

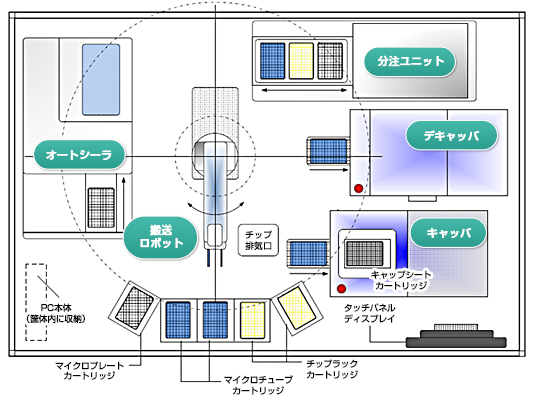

T-Liquid Handling System 分注システム

分注ユニット

分注ユニット
分注器構造 96穴プランジャー式分注ヘッド
分注量 5μℓ~200μℓ
分注精度 10μℓ分注時 CV 3%
200μℓ分注時 CV 1.5%

上記は標準仕様でご要望によりカスタマイズ可能

キャッパ/デキャッパ

キャッパ/デキャッパ
  • 複数種類のチューブに対応
    キャップはキャップシートを採用しております。

搬送ロボット

搬送ロボット
  • 垂直多関節型
  • カートリッジ設置時のワークの蓋の有無や向き等を確認
  • バーコードリーダを搭載しワークのIDを確認

オートシーラ

  • 非加熱非粘着タイプ
  • フィルム:3M製 CNTT-150 ロール式150m(1,250枚) / カジックス製 CNTT-150K ロール式150m(1,250枚)
